本文主要闡述的是大彩串口屏如何使用lua腳本實現定時和計時的操作功能，目前這兩個應用在工業上或者生活中都有廣泛應用。大彩屏定時功能是設置一個具體的時間，然后時間到了用戶設定的時間之后，對應就會以消息的方式通知設備，設備可以按照具體的執行方式動作；大彩屏計時功能是設置一個計時的時間范圍，對應啟動計時之后，時間就會以倒計時的方式來計時，時間計時到0之后，同樣以消息的方式通知設備，設備可以按照具體的執行方式動作。

3.1 界面配置

大彩串口屏定時的功能主要是：用戶在界面上設置定時時間，點擊“啟動”按鈕觸發。當定時時間到了的話，屏幕會通過串口發送通知指令給設備。

本例子界面配置主要是通過文本控件和按鈕控件來實現，文本控件通過系統鍵盤來輸入定時參數，按鈕控件實現觸發動作確認。界面設置如圖3-1所示。

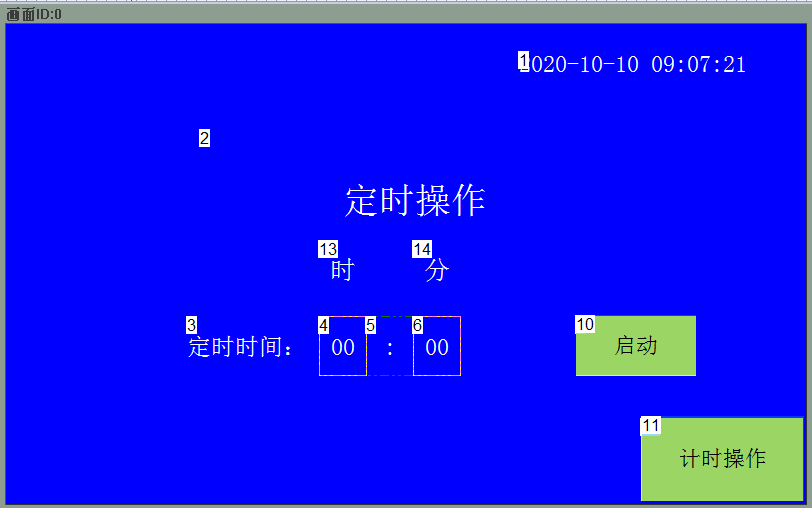

圖3-1 定時界面配置

本例子中使用的控件為文本控件和按鈕控件。

(1) 文本控件主要是用于參數的輸入，對應的輸入方式設置成系統鍵盤輸入。相應的屬性設置如圖3-2所示。

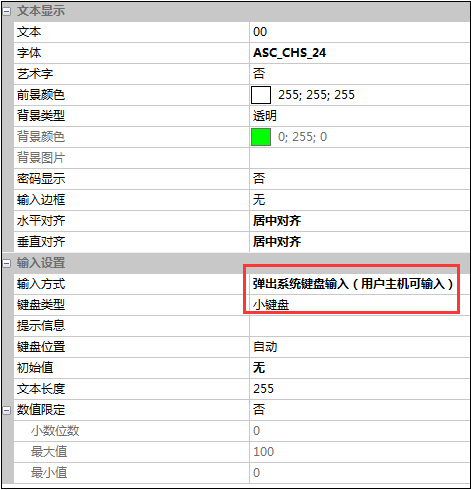

圖3-2 文本控件屬性

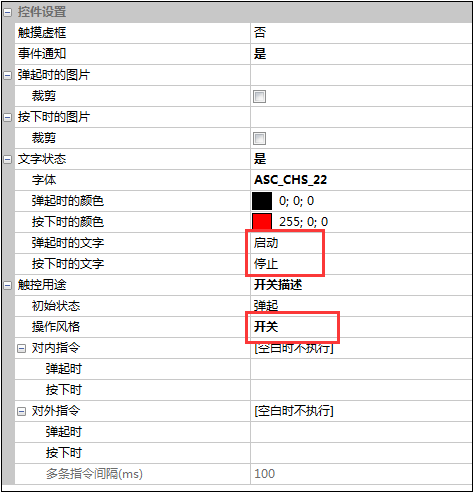

(2) 按鈕控件主要是用于觸發動作的操作，按鈕控件有兩個狀態：彈起/按下，操作風格設置成開關，彈起狀態是啟動，按下狀態是停止；相應的屬性設置如圖3-3所示。

圖3-3 按鈕控件屬性

3.2  腳本編寫

腳本實現的功能：用戶在界面上設置定時時間，然后點擊啟動按鈕去觸發定時。當定時時間到了的話，屏幕會通過串口發指令給設備，界面的按鈕顯示也會由停止變成啟動；同時，用戶也可以點擊按鈕來停止當前操作，重新設置定時時間，點擊啟動會以新設置的時間定時。

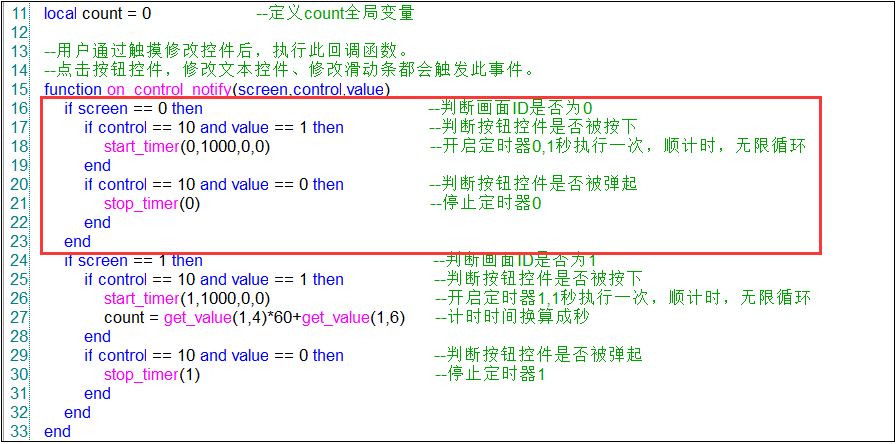

腳本實現的思路：通過控件通知函數on_control_notify(screen,control,value) 來執行按鈕按下或者彈起的操作，對應開啟定時器start_timer(timer_id,timeout,countdown,repeat) 進入到on_timer(timer_id) 的函數，按照相應的timer_id來執行操作。通過get_value(screen,value) 獲取到用戶設置的時間，然后get_data_time()獲取的是當前的RTC時間，最后判斷用戶設置的時間是否和當前的RTC時間一致，一致的話，對應就會觸發uart_send_data(packet)發送串口指令A(yù)A 01。相應的變量函數如圖3-4，圖3-5所示。

圖3-5 定時功能函數

大彩串口屏計時的功能主要是：用戶在界面上設置計時時間，點擊“啟動”按鈕觸發，時間就會進入倒計時，當定時時間到了的話，屏幕會通過串口發送通知指令給設備。

本例子界面配置主要是通過文本控件和按鈕控件來實現，文本控件通過系統鍵盤來輸入計時參數，按鈕控件實現觸發動作確認。界面設置如圖4-1所示。

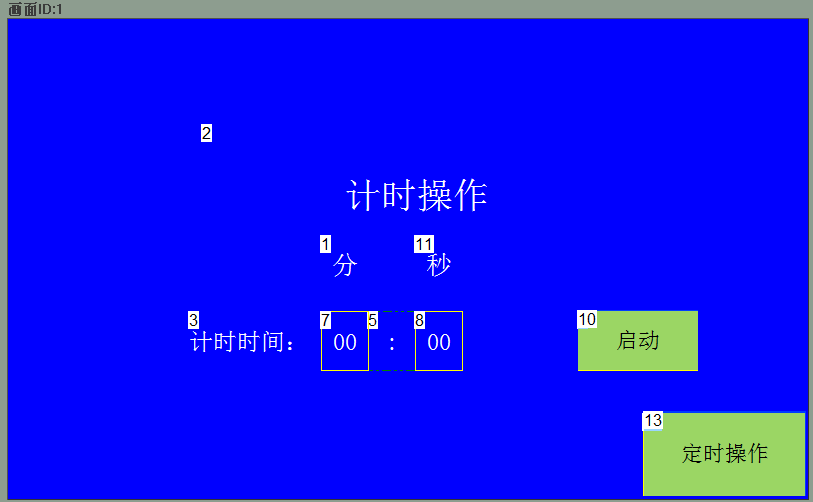

圖4-1 計時界面配置

4.1.1 控件配置

大彩串口屏計時界面的控件配置和定時界面是一樣的，對應可以參考定時界面的控件配置。

4.2 腳本編寫

腳本實現的功能：用戶在界面上設置計時時間，然后點擊啟動按鈕去觸發倒計時。當計時時間達到的話，屏幕會通過串口發指令給設備，界面的按鈕顯示也會由停止變成啟動；同時，用戶也可以點擊按鈕來停止當前操作，重新設置計時時間，點擊啟動會以新設置的時間計時。

腳本實現的思路：通過控件通知函數on_control_notify(screen,control,value)來執行按鈕按下或者彈起的操作，同時將設置的時間值轉化成秒變量count，然后對應開啟定時器start_timer(timer_id,timeout,countdown,repeat)進入到on_timer(timer_id)的函數，按照相應的timer_id來執行操作。通過定時一秒進入一次on_timer(timer_id)，每次進入都會觸發count的值減1，當count等于0就代表計時時間達到了，對應就會觸發uart_send_data(packet)發送串口指令A(yù)B 01。相應的變量函數如圖4-2，圖4-3所示。

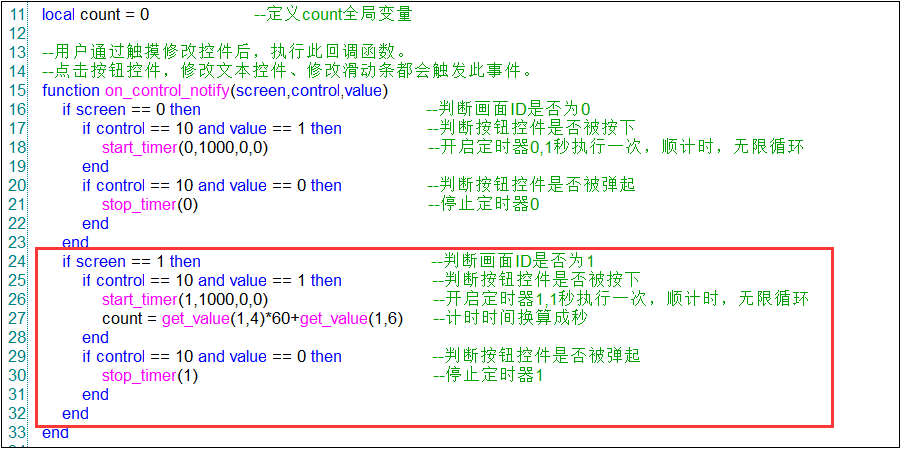

圖4-2 計時按鈕控件觸發函數

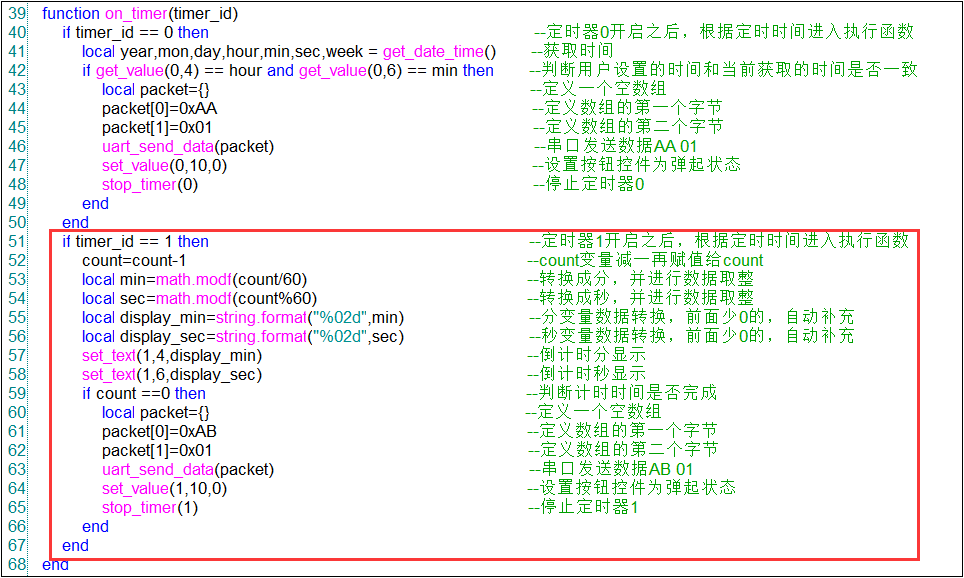

圖4-3 計時功能函數

工程設置完畢之后，可以通過虛擬屏來調試編寫的lua腳本，用戶在設置完相應的定時時間，當時間達到的話，虛擬屏串口會發出AA 01的指令，如圖 5-1所示。

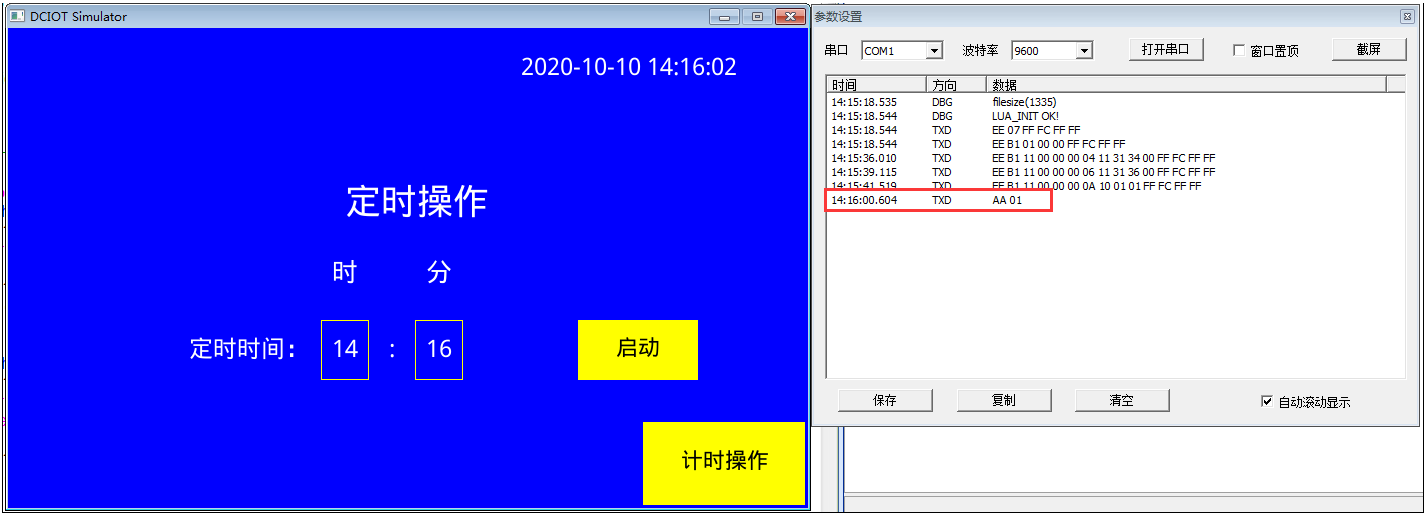

圖5-1 定時功能調試

5.2 計時功能調試

工程設置完畢之后，可以通過虛擬屏來調試編寫的lua腳本，用戶在設置完相應的計時時間，當計時時間為0的話，虛擬屏串口會發出AB 01的指令，如圖5-2所示。

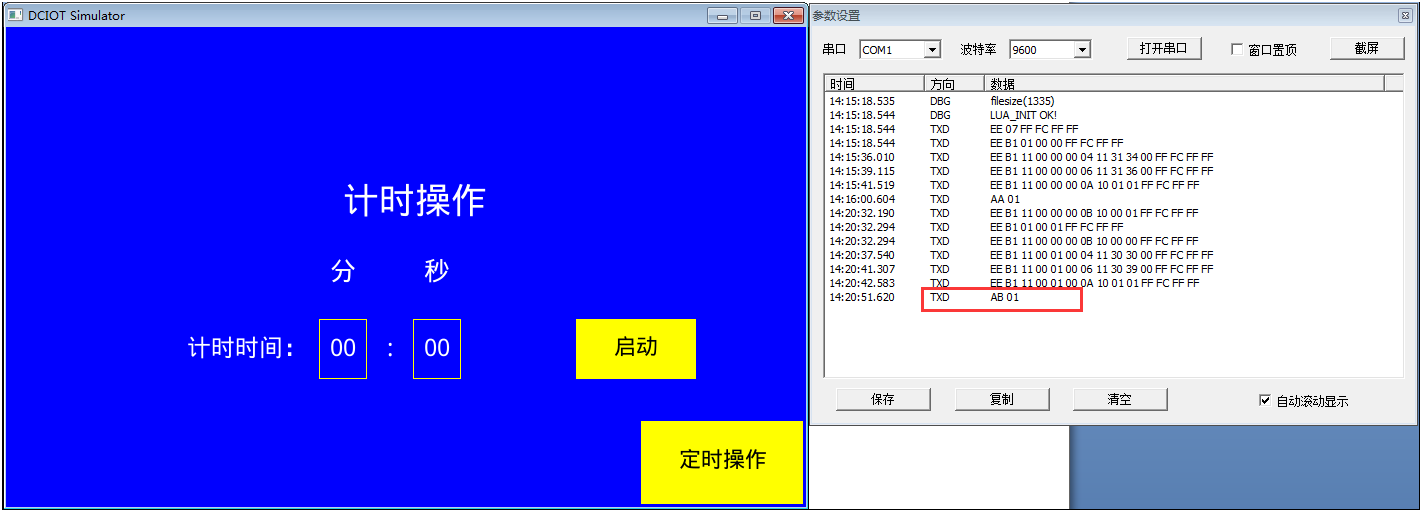

圖5-2 計時功能調試
