大彩串口屏Lua應用-CRC16校驗

發布人：大彩科技發布日期：2020-12-03

虛擬屏運行演示視頻


一、適用范圍


本文檔適合大彩物聯型、M系列、F系列（固件版本 >= V4.2.401.0）的串口屏產品使用。



二、開發環境版本


1. VisualTFT軟件版本：V3.0.1.1111及以上的版本。

版本查看：

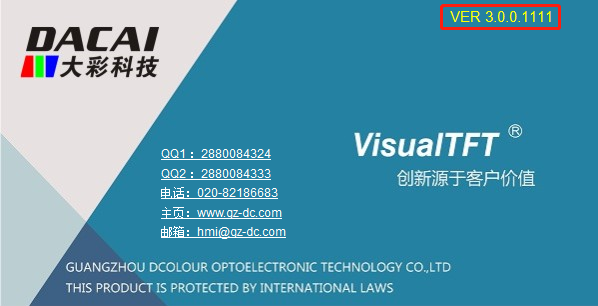

1) 打開VisualTFT軟件啟動頁面如圖2-1軟件版本，右上角會顯示的軟件版本號；

圖2-1軟件版本

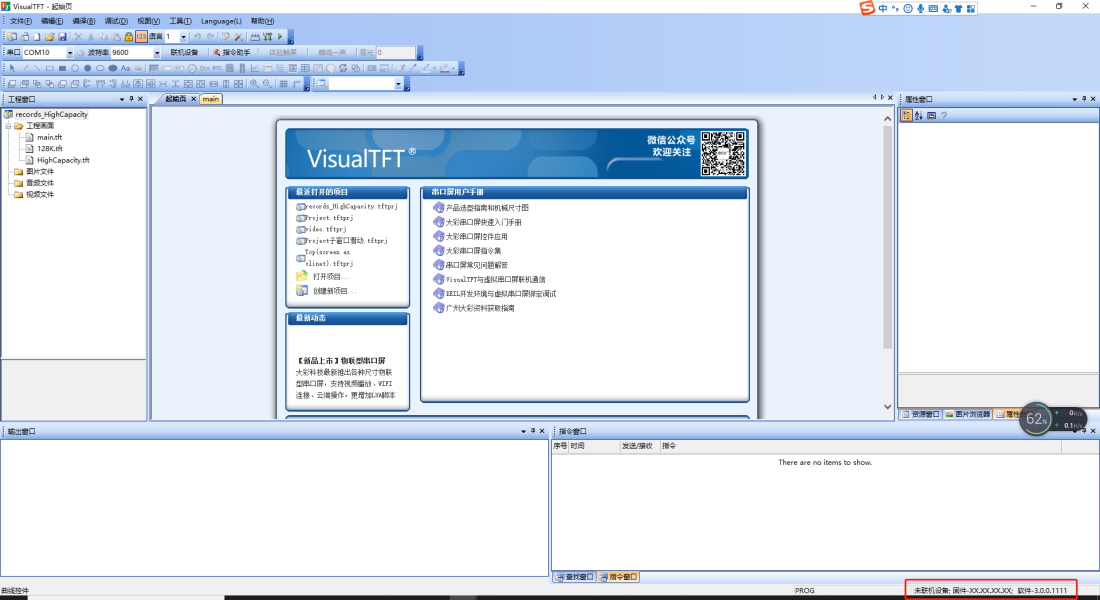

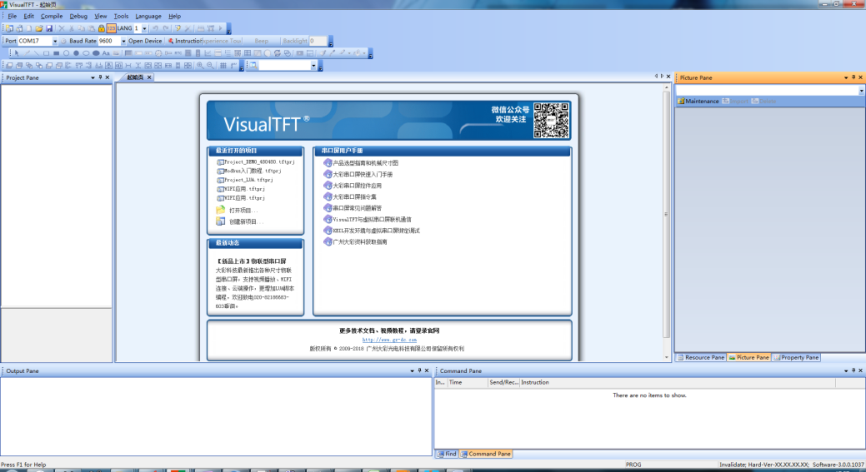

2) 打開VisualTFT，在軟件右下角可以查看軟件版本圖2-2軟件版本，最新版本可登錄http://www.ks-ws2008.com/進行下載。

圖2-2軟件版本


2. 串口屏硬件版本：物聯型固件 >= V3.0.598.0，M系列固件 >= V6.1.199.00，F(xiàn)型固件 >= V4.2.401.0。

版本查看：

1) 查看屏幕背面版本號貼紙；

2) VisualTFT與屏幕聯機成功后（大彩協議下），右下角顯示的版本號。



三、概述


CRC即循環冗余校驗碼（Cyclic Redundancy Check）：是數據通信領域中最常用的一種查錯校驗碼，對數據進行多項式計算，并將得到的結果附在幀里面，以保證數據傳輸?shù)恼_性和完整性。一般而言，大彩串口屏在自定義協議中使用CRC校驗比較常見，故本文在lua腳本實現CRC校驗。



本例程中的CRC算法類型如下：

1) 參數模型：X16+X15+X2+1

2) 校驗寬度：2個字節，即CRC16，高位前，低位后。

3) 預裝載值：這是算法開始時，初始化預置值 = 0xFFFF(16進制表示)



四、參考資料


1. 《LUA 腳本API V1.4》可通過以下鏈接下載物聯型開發包獲取:

http:/www.ks-ws2008.com/index.php?s=/List/index/cid/19.html

2. 《LUA基礎學習》可通過以下鏈接下載物聯型開發包獲取:

http:/www.ks-ws2008.com/index.php?s=/List/index/cid/19.html

3. LUA腳本初學者可以通過下面鏈接進行學習。

http://www.runoob.com/lua/lua-arrays.html




五、教程實現


本文主要將以下2點進行說明：

1. 準備工程素材；

2. 配置串口屏工程；


5.1 準備工程素材

5.1.1 準備工程素材

在實現例程前需要作以下3個準備：

1. 硬件平臺；

2. 軟件平臺；

3. UI素材；

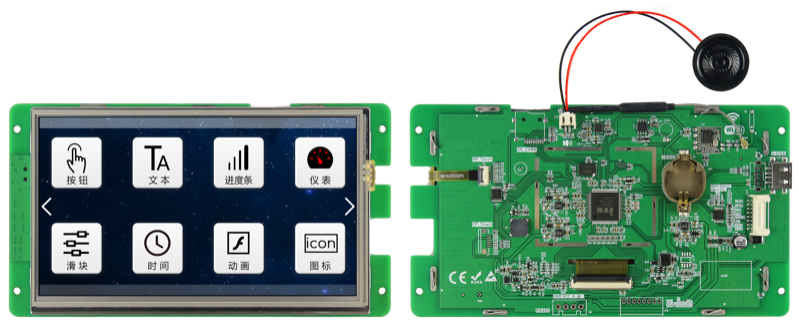

該例程使用大彩W系列7寸串口屏DC80480W070_1111_0T為驗證開發平臺。如圖5-1所示；

圖5-1  W系列7寸串口屏


其他尺寸、M系列、F系列（固件版本 >= V4.2.401.0）的串口屏均可借鑒此教程。


5.1.2 軟件平臺

使用大彩自主研發的上位機軟件VisualTFT配置工程，登錄http://www.ks-ws2008.com/下載。如圖5-2所示；

圖5-2下載軟件

5.2 配置串口屏工程

用戶點擊畫面依次輸入文本數據（10進制輸入，16進制顯示），點擊計算，將輸入的數據進行校驗并顯示出來。本文主要介紹以下2點：

1) 畫面配置

2) LUA實現



5.2.1 畫面配置

1. 畫面配置

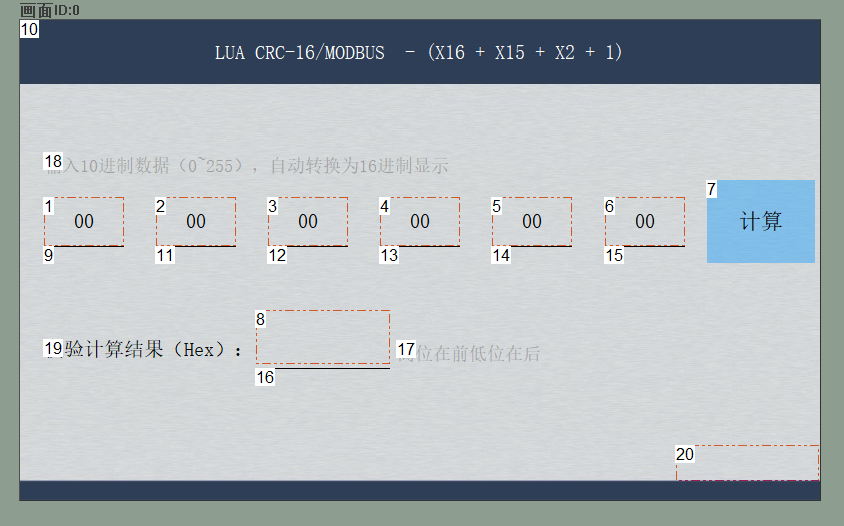

在畫面ID0中，添加7個文本控件（控件ID1~ID6、ID8）、一個按鈕控件（控件ID7），其中控件ID1~ID6是CRC校驗的數據，供用戶彈出鍵盤輸入；控件ID8為ID1~ID6的校驗結果。如圖5-3所示：

圖5-3 畫面配置


2. LUA腳本編輯

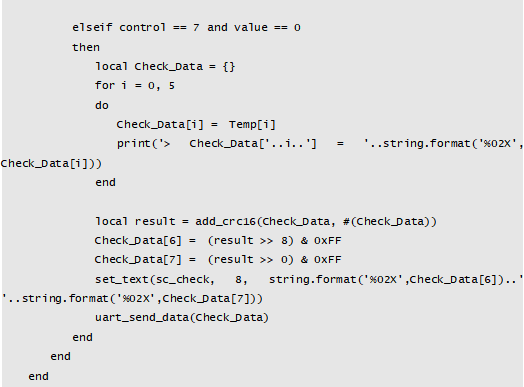

本例程中，點擊計算，將輸入數據（10進制輸入，16進制顯示）的校驗結果顯示在文本控件ID8中。代碼如程序清單 1所示：

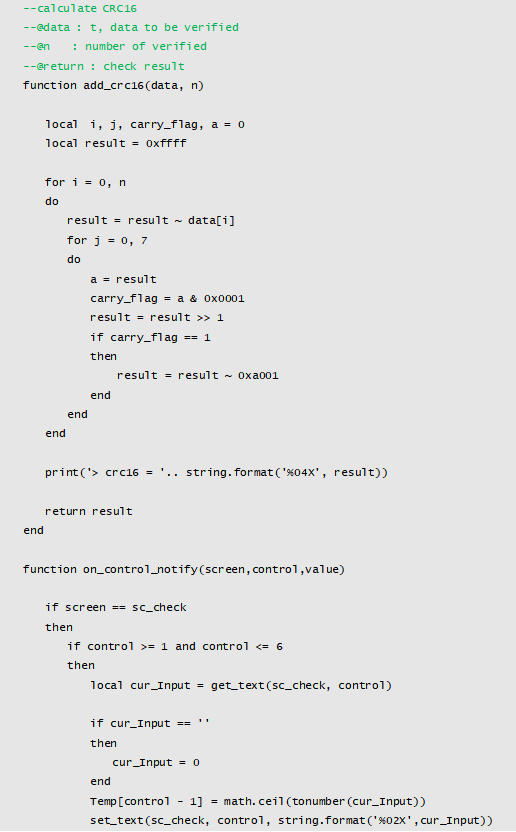

程序清單1 CRC16 代碼


核心API函數

1) add_crc16(data, n)

自定義函數，對指定的數組、檢驗個數進行CRC計算。

  • data：被校驗的數組，下標從0開始
  • n：校驗的個數


5.3 下載工程

在我司的上層軟件Visual TFT中集成了LUA程序的編譯器，可以實現在編譯工程的同時將LUA腳本程序一起編譯，并且將編譯后的圖片和程序集合在一個名為DCIOT.PKG的文件中。編譯后只需要把DCIOT.PKG文件拷貝到U盤中，插入串口屏并重新上電即可將圖片和程序下載到屏中。



5.3.1 下載

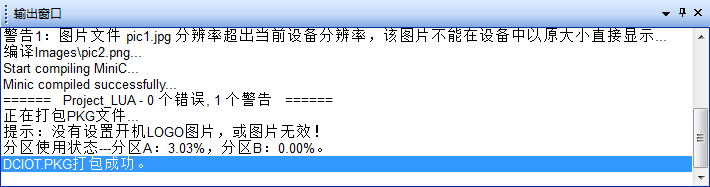

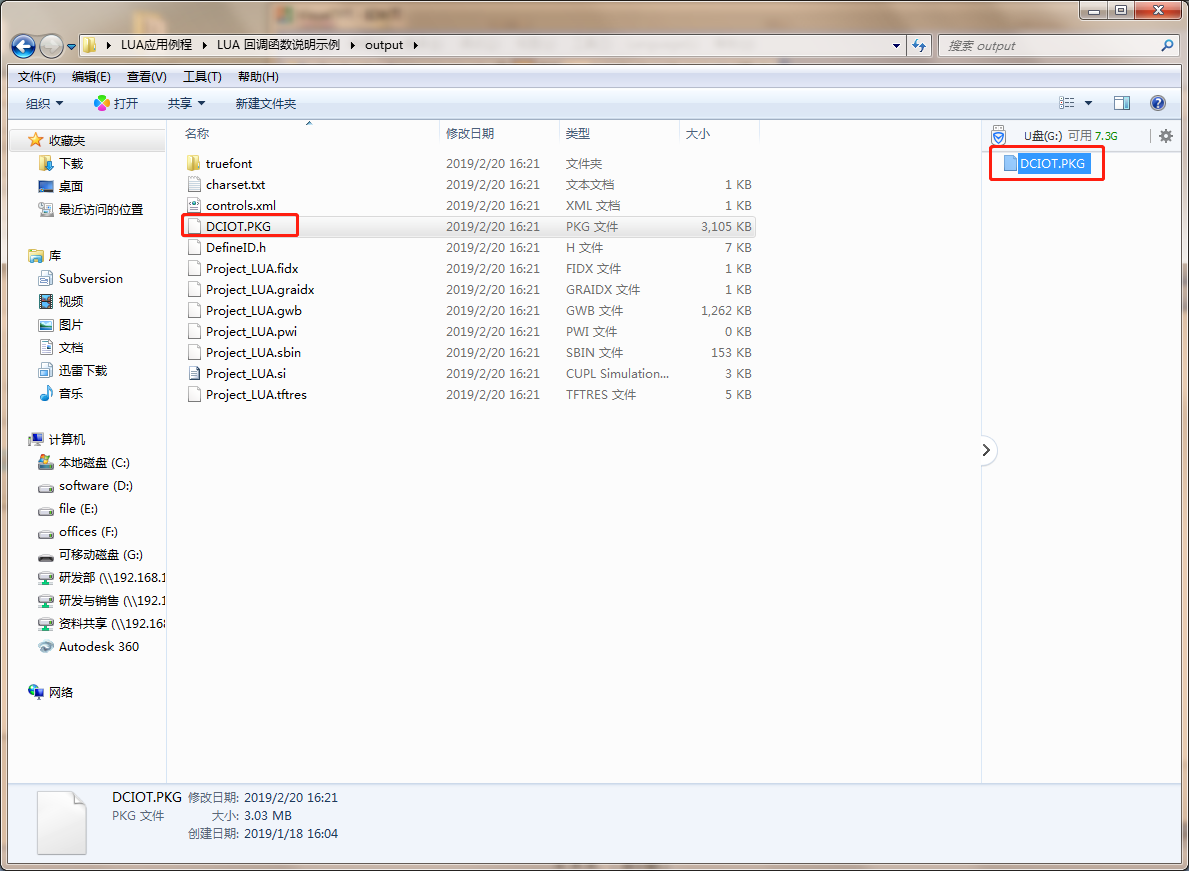

工程編譯成功后在輸出窗口會提示編譯成功，如所示。編譯成功后打開工程目錄，找到output文件夾，將文件夾中的DCIOT.PKG文件拷貝到U盤中，如圖 5-4和圖 5-5所示；接上串口屏重新上電，等到提示燒錄工程成功后，拔掉U盤重新上電即可。


圖 5-4 編譯成功

圖 5-5 拷貝



六、附錄

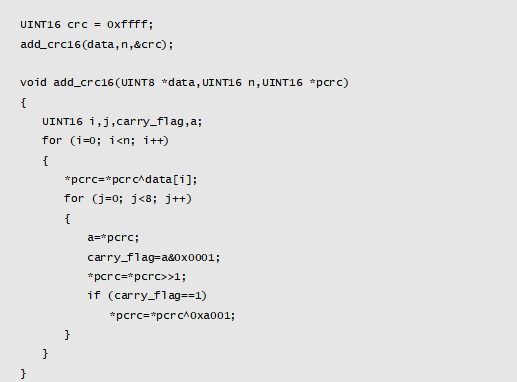

1. C語言CRC算法參考

此C語言CRC算法適用于大彩協議，標準MODBUS協議的校驗。


2. DEMO下載鏈接：

http://www.ks-ws2008.com/uploads/file/20201202/LUA%20CRC-16MODBUS-(X16%20+%20X15%20+%20X2%20+%201).rar


https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-22620864341.11.373f5caaAmWL56&id=570920262144，打開淘寶立即搶購!



歡迎聯系我司銷售咨詢
