您的位置：首頁   >  產品中心  >  車規級  >  10.3"(1920*720)

產品名稱：DC19720EW103_1V01_CN_E2

系       列：物聯型（車規級）

尺       寸：10.3"

分  辨  率：1920*720

通訊接口：RS232/TTL/以太網

相關資料下載：
數據手冊 指令集 開發包 選型表 更多資料
  • 產品展示
  • 參數與性能
  • 開發軟件

演示視頻



產品概括

  DC19720EW103_1V01_(C/N)_E2（C：電容；N：無觸摸）是一款10.3寸分辨率為 1920*720的物聯型車規級組態串口屏。

      1. 車規級標準設計，主打炫酷和物聯網，EMI輻射可達CLASS B醫療等級；
       2. 車規級液晶屏翰彩原裝液晶屏工作溫度可達-40至85℃；
       3. 采用32位400M嵌入式SOC處理器，內部集成SDRAM、H.264視頻硬解碼；
       4.  支持JPEG圖片壓縮、MP3/MP4音視頻，以太網通訊，CAN總線通訊，矢量字庫，多語言一鍵切換；
       5. 面板采用BOE/群創/翰彩等兼容品牌（根據市場貨源而定，不予額外通知）；
       6. 支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；
       7. 支持類似安卓滾動、滑動特效，部分產品支持?jǐn)z像頭AV視頻輸入

核心競爭力


產品圖片

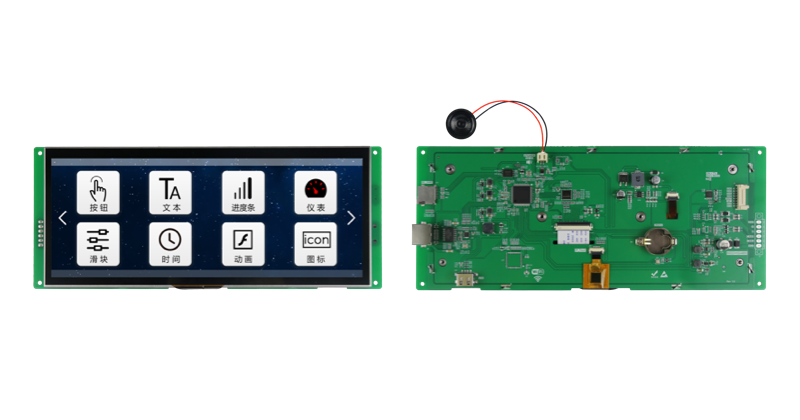

電容屏


電

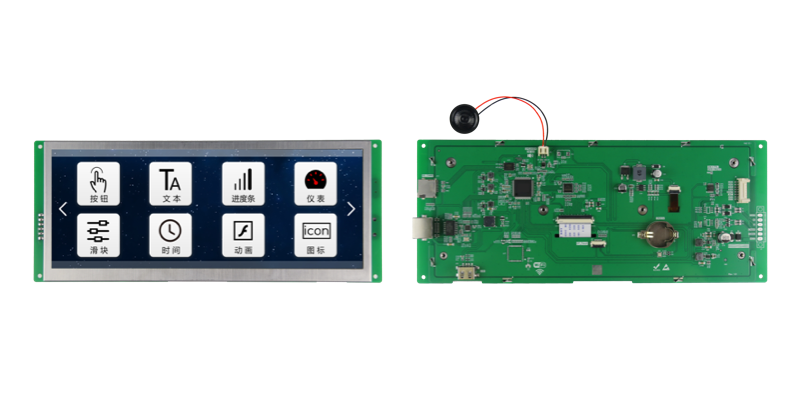

無觸摸

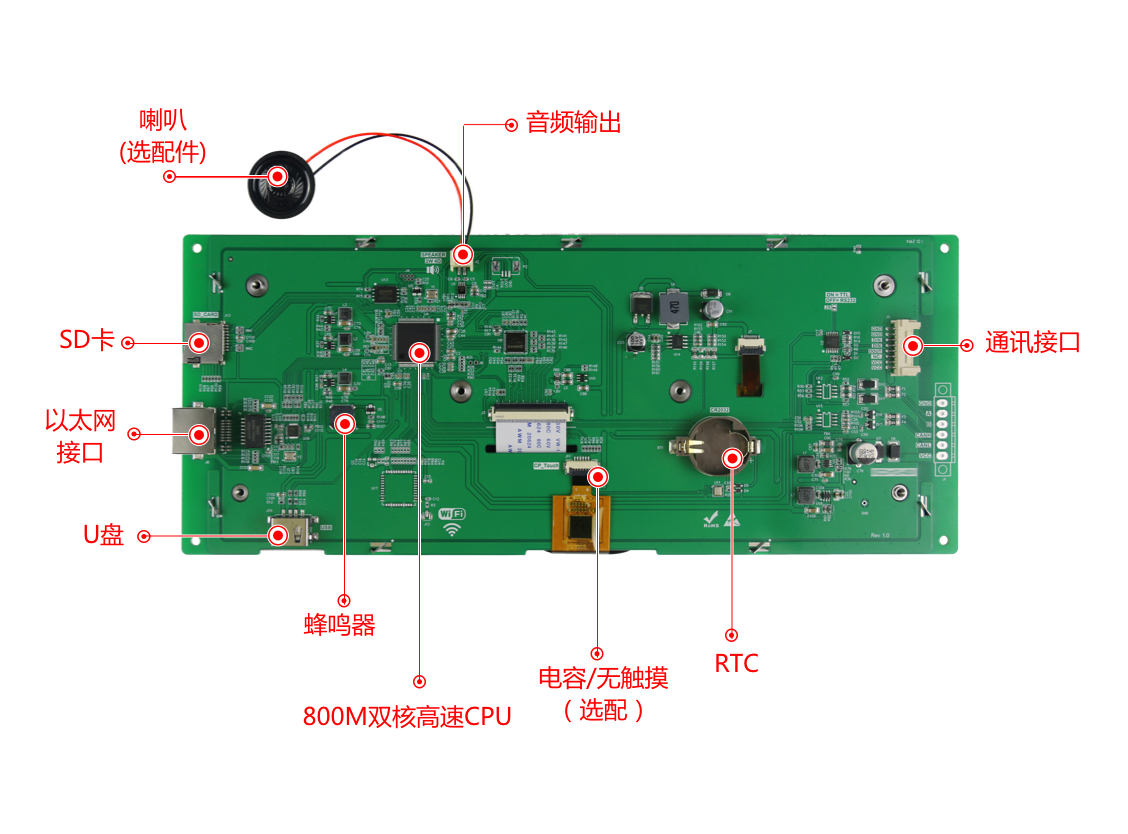

核心硬件

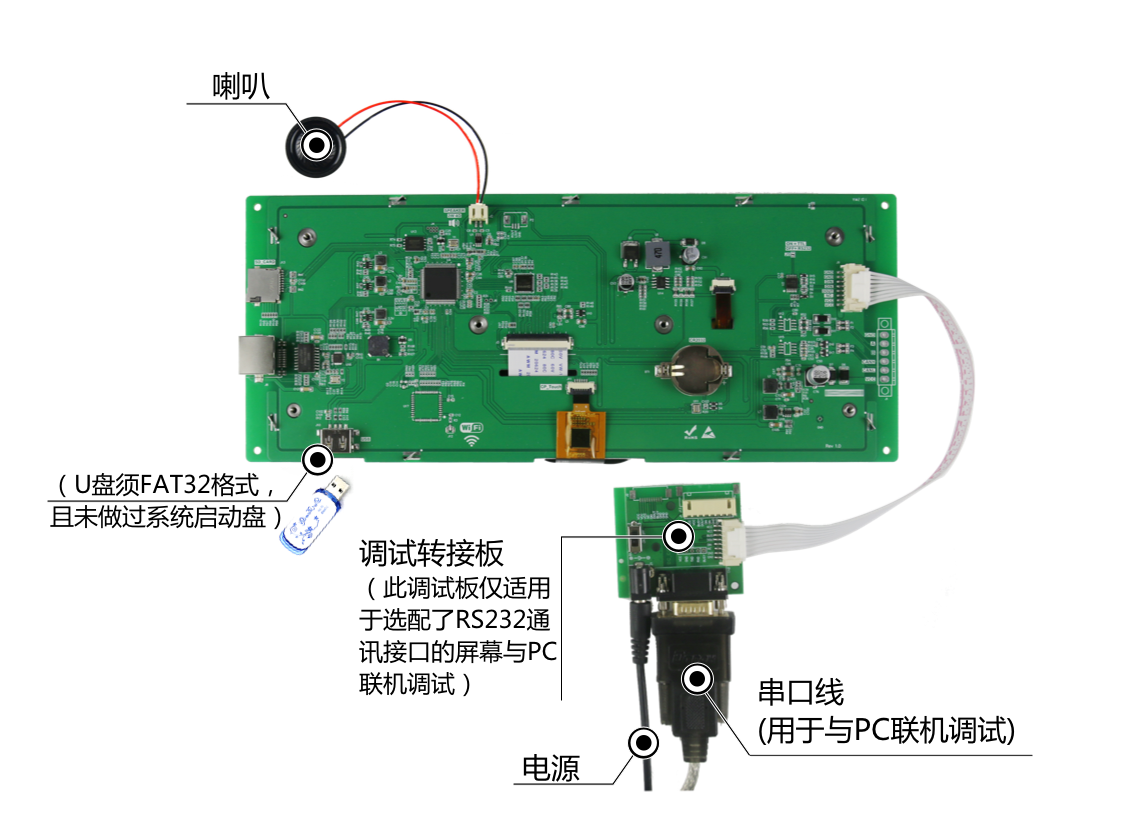

調試圖


應用領域


系列區別



技術規格

◆ 產品參數

產品型號

DC19720EW103_1V01_C_E2(電容觸摸，以太網,RS232)

DC19720EW103_1V01_N_E2(無觸摸，以太網,RS232)

產品系列

車規級物聯型

核心處理器*

800MHz 32位雙核處理器

操作系統

嵌入式實時操作系統

協議類型

默認大彩組態指令集，上位機可配置運行MODBUS RTU、XGUS協議

尺寸

10.3寸

分辨率

1920*720

安裝方向

支持0、90、180和270度旋轉安裝顯示

存儲空間

1Gbit

字庫

內置矢量字體，邊緣抗鋸齒處理，包含任何大小點陣ASCII、GBK、GB2312、UNICODE字庫，可自定義任意電腦字體顯示

圖片存儲

支持JPEG、PNG（半透/全透）壓縮，支持任意大小圖片存儲，支持圖片旋轉、放大、縮小等功能。累加可存儲約272張全屏圖片(按大小480KB/張計算，不建議BMP格式)。圖片壓縮比不同，此值會上下浮動

顏色

65K色，16位RGB

電壓

12-40V(誤差±0.2V)

功耗

最暗無喇叭：3.0W

最暗有喇叭：6.8W

最亮無喇叭：12.3W

最亮有喇叭：16.9W

通訊方式

RS232/TTL(出廠默認232電平)

通訊波特率

RS232:1200～921600bps，典型波特率：115200 bps

通訊接插件規格

HY2.0-8P

圖片下載

U盤/SD卡/UART（U盤必須是FAT32格式，且從未做過電腦系統啟動盤)

實時時鐘(RTC)

支持倒計時、定時器、年月日等時間顯示

屏有效顯示區（AA）

長×寬 = 243.6mm×91.4mm

產品尺寸（長*寬*高）

長×寬×高 = 283.0mm×116.0mm×31.1mm

配套上位機軟件

VisualTFT®

AV輸入

不支持

聲音播放

MP3音頻格式(喇叭4Ω2W，單聲道)，與圖片共用存儲空間。若采樣率為128kbps，占用存儲0.95MB/分鐘

音頻接插件規格

PH2.0-2P

視頻播放

MP4視頻格式，與圖片共用存儲空間。若1個分辨率為800*480、視頻碼率2400Kbps、

音頻碼率166Kbps，幀率25Hz的視頻文件，占用存儲17.8MB/分鐘

以太網接口

支持以太網協議

CAN接口

不支持

WIFI

不支持

三防漆工藝

無

◆ 產品核心競爭力

學習周期

30分鐘熟悉開發環境，3天完成人機交互設計

程序調試

上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間

上電即可顯示

組態控件

擁有按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、圓形進度條、音視頻等各種組態控件

系統鍵盤

內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄

支持?jǐn)?shù)據記錄控件內容導出到U盤

開機LOGO更換

支持U盤插入更換

遠程升級

支持屏幕工程圖片、固件、用戶MCU固件遠程升級(需帶WIFI型號)

信息推送

支持云端推送視頻或廣告顯示，或手機APP與屏幕通信顯示(需帶WIFI型號)

多語言功能

出廠可預置多達10種全球任意國家語言，一鍵切換所需語言，無需多套UI

邏輯運算處理

上位機內嵌Lua腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系,滿足客戶99.9%的產品功能需求

可靠性

產品均通過行業標準的高低溫、ESD、群脈沖和輻射等測試

生命周期

采用傳統大品牌處理器，多年不斷貨


◆ LCD顯示器

顯示器類型

翰彩原裝車規級液晶屏

背光燈管

LED

亮度（cd/m2）

1000

背光燈壽命

>20,000

對比度

1400:1

視角（L/R/T/B）

85/85/85/85


◆ 觸控面板（選配）

觸控類型

電容觸摸屏

觸控方式

單點、滑動觸摸

透光率

90%以上

觸控次數

理論無限次、觸控壽命與工作環境（灰塵、濕度）有關


◆ 環境與認證

工作溫度

-40～+85℃

存儲溫度

-40～+85℃

震動測試:

10 to 25Hz(X,Y,Z方向 2G 30分鐘)

認證

ROHS、 CE認證（EMI等級:EN55022 ClassB標準）


◆ 定制服務

定制費用

一次性簽訂1000PCS合同，可免收定制費

通訊接口

可定制并行總線、Zigbee或WIFI等外通訊接口

硬件電路

可定制PCB尺寸、電路厚度、添加用戶電路、軍工級溫度顯示等

軟件定制

根據用戶需求定制特殊指令或控件，降低用戶開發難度

美工服務

可提供圖片美工及產品結構設計服務

其它

按需定制，滿足用戶一切需求


可靠性測試


PC軟件Visual TFT功能

    Visual TFT 是我司自主創新開發的一款功能強大的串口屏開發調試軟件，內嵌國內獨家首款“虛擬串口屏”。用戶新建工程后，導入設計好的美工圖片，然后對每個畫面中的按鈕和其他控件進行配置，模擬仿真正確后，最后將整個工程下載到串口屏中。

       軟件常用功能如下：
           (1) IDE環境操作人性化，界面美觀大方；內置字庫生成器、Lua腳本編譯器；
           (2) 軟件集成了常用圖標、按鈕和鍵盤等矢量圖，降低美工難度；
           (3) 畫面支持圖片縮放、文字編輯和元素拷貝等常用操作功能；
           (4)工程編譯后為每個畫面、圖片和控件分配唯一ID；
           (5) 內置指令調試助手，方便PC直接調試串口屏，快速掌握指令操作；
           (6) 內嵌“虛擬串口屏”模擬仿真器，直接綁定KEIL調試，不需要每次工程圖片有變化，而重新下載圖片；
           (7)支持二進制文件燒錄，量產更方便安全；
           (8)根據用戶需求，定制特殊的PC軟件功能；




開發三部曲

(1) 準備美工素材

     安排美工人員將開機畫面、文本背景、按鈕圖標和提示框等產品所需圖片設計好。

(2) 利用配套的VisualTFT軟件進行畫面編輯、控件配置和圖片下載

     首先利用配套的上位機VisualTFT軟件，將預先設計好的美工圖片進行界面排版和控件配置，然后運行 “虛擬串口屏”進行模擬仿真，最后可以通  過USB/SD/UART/U盤/WIFI（視不同型號硬件配置）將整個工程下載到串口屏內部存儲器中。PC軟件會對工程中的每個畫面、圖片和控件分配一個唯一的ID號。

(3) 用戶單片機監聽和發送相應的串口指令控制畫面顯示

     工程下載到屏內后，一旦按下畫面某個按鈕，用戶MCU串口就會收到屏幕上傳的按鈕ID信息或坐標值。通過對ID號進行解析，用戶即可獲取當前按鈕的畫面位置和功能屬性，這樣就可以控制相關外圍設備動作或畫面更新顯示。

     對于無觸摸產品，用戶單片機無需監聽按鈕ID上傳的信息，只需發送相關指令進行畫面切換和文本圖片顯示等。

什么是虛擬串口屏

    “虛擬串口屏”是廣州大彩光電科技有限公司(www.ks-ws2008.com)開發的國內獨家首款串口屏仿真器。用戶安裝好上位機VisualTFT軟件后，即可運行使用。虛擬串口屏仿真結果與真實串口屏一模一樣。因此，研發前期評估時無需購買硬件，通過自己單片機RS232串口與它相連，即可相互通信，鼠標點擊按鈕就會立刻上傳按鈕控件信息，一旦開發者調試通過，真實硬件則無需再調試。



Keil與虛擬串口屏綁定調試

    為了進一步提高開發效率，用戶還可以通過Keil開發環境與“虛擬串口屏”進行綁定Debug調試。程序單步調試時，所有運行結果都可以在“虛擬串口屏”上呈現，大大節省工程師開發時間，一旦工程界面有所改變，用戶不再需要重新下載圖片到串口屏，所有項目前期評估都可以基于PC端來完成。
