一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

on_run（screen）周期回調函數，用該回調函數，會根據設定的時間周期循環回調一次

? screen：當前畫面

可以通過set_run_cycle(cycle) API 設置on_run的回調周期，毫秒單位

? cycle: 單位毫秒

重點：不要在on_run里面調用set_run_cycle(cycle)

三、教程實現

功能實現

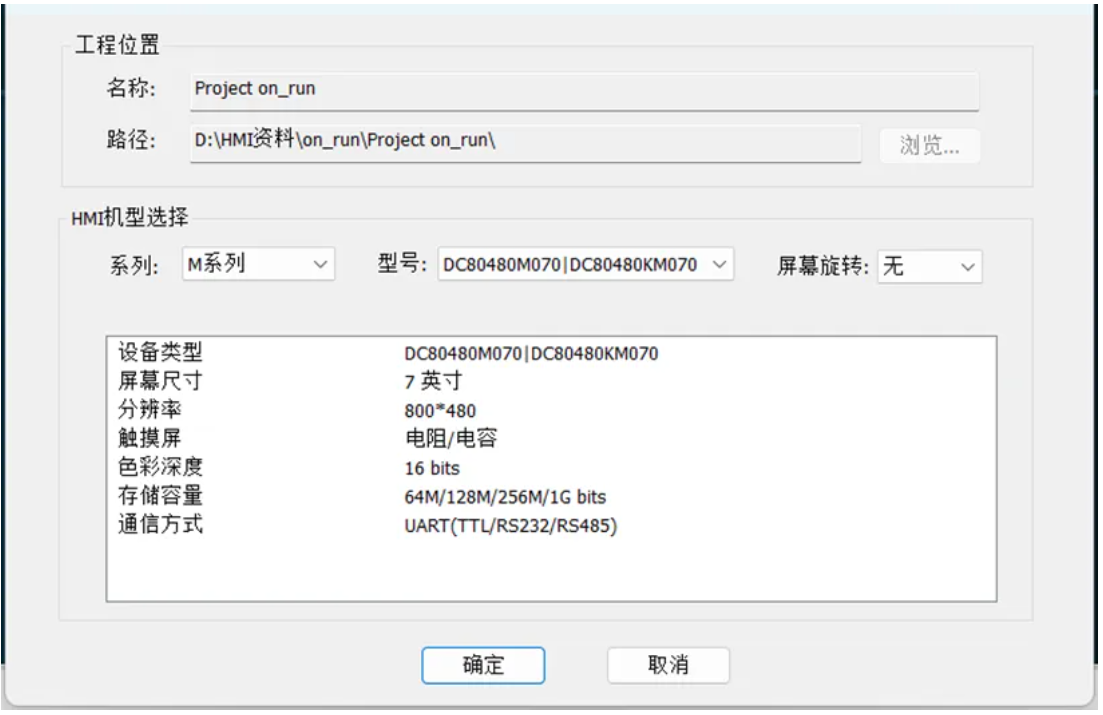

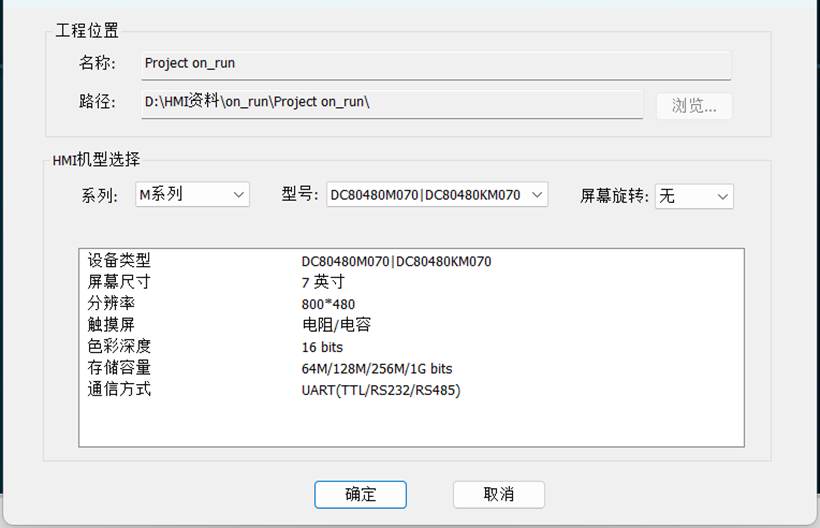

首先建立一個HMI工程以DC80480M070為例，如3-1所示。

圖3-1 新建工程

控件配置

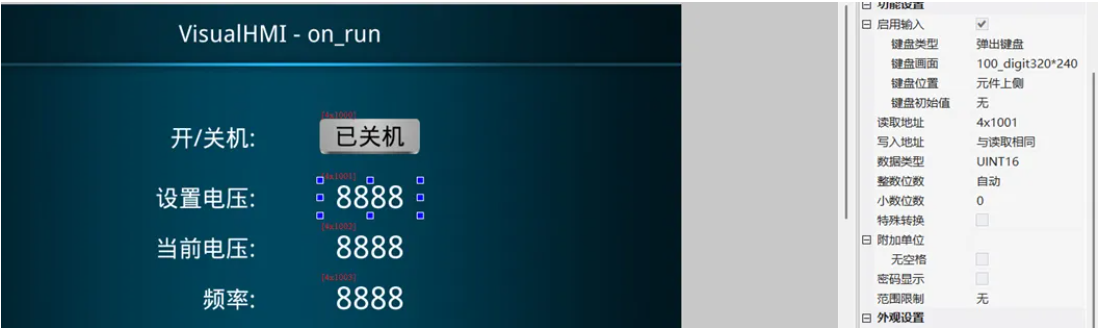

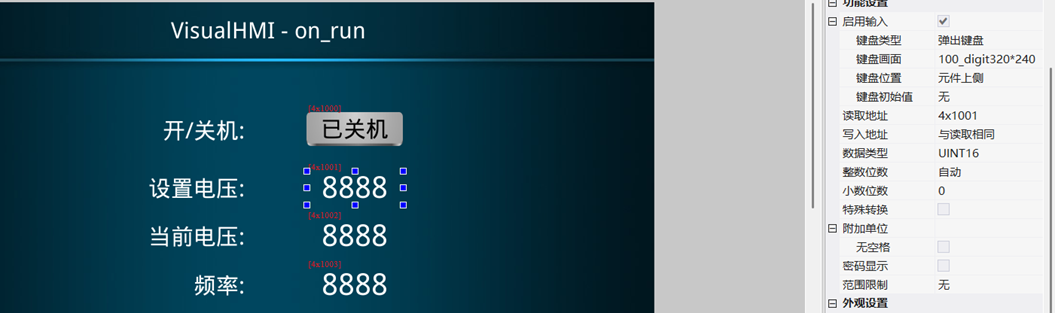

1、運用on_run回調函數周期刷新設置好的值：如圖3-2所示，在工程上放置三個數值控件綁定外部寄存器地址（4x1001-1003三個地址）跟一個位狀態指示燈（綁定外部寄存器地址4x1000），分別代表設置電壓，當前電壓，頻率，和開關。開腳本邏輯條件是先判斷開關狀態為開啟的時候，和當前電壓小于設置電壓的話，頻率的值就會被設置成10，因?yàn)槭且幻牖卣{(diào)一次，只要達到設置的條件，頻率的值改成其他的也會被一秒回調一次后更改為10。具體可以參考以下lua腳本寫法。

圖3-2 控件配置

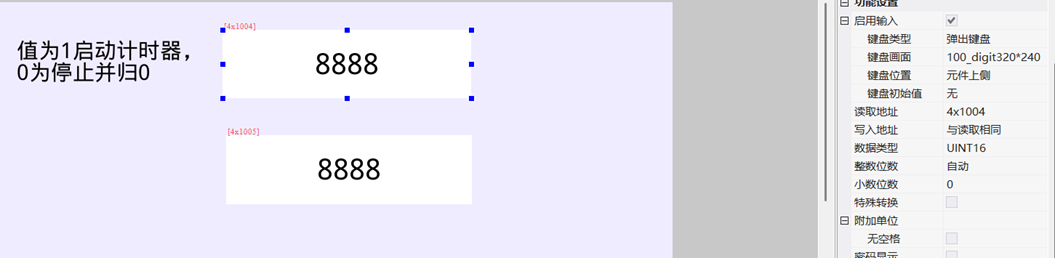

2、運用on_run回調函數制作簡易定時器，如圖3-3所示放置倆個數值控件地址綁定外部寄存器地址（4x1004和4x1005），在腳本里先獲取到寄存器地址，根據設置的條件，給寄存器地址里寫1，然后啟動計時器開始以一秒加1的速度開始計時，給寄存器地址里寫0，可以設置成0，具體可以參考以下腳本寫法。

圖3-3 控件配置（簡易定時器）

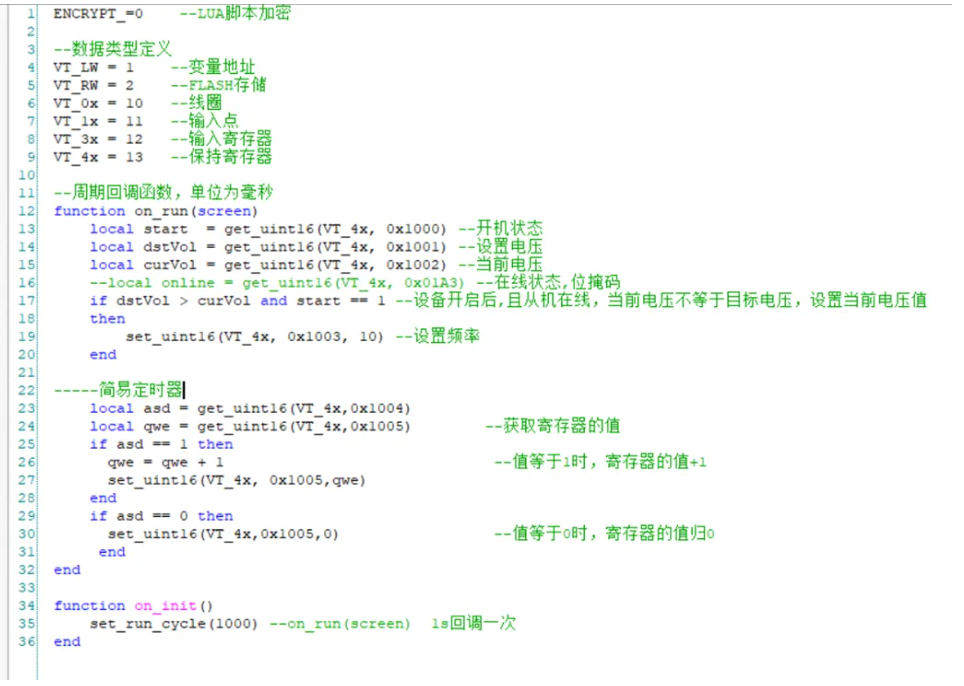

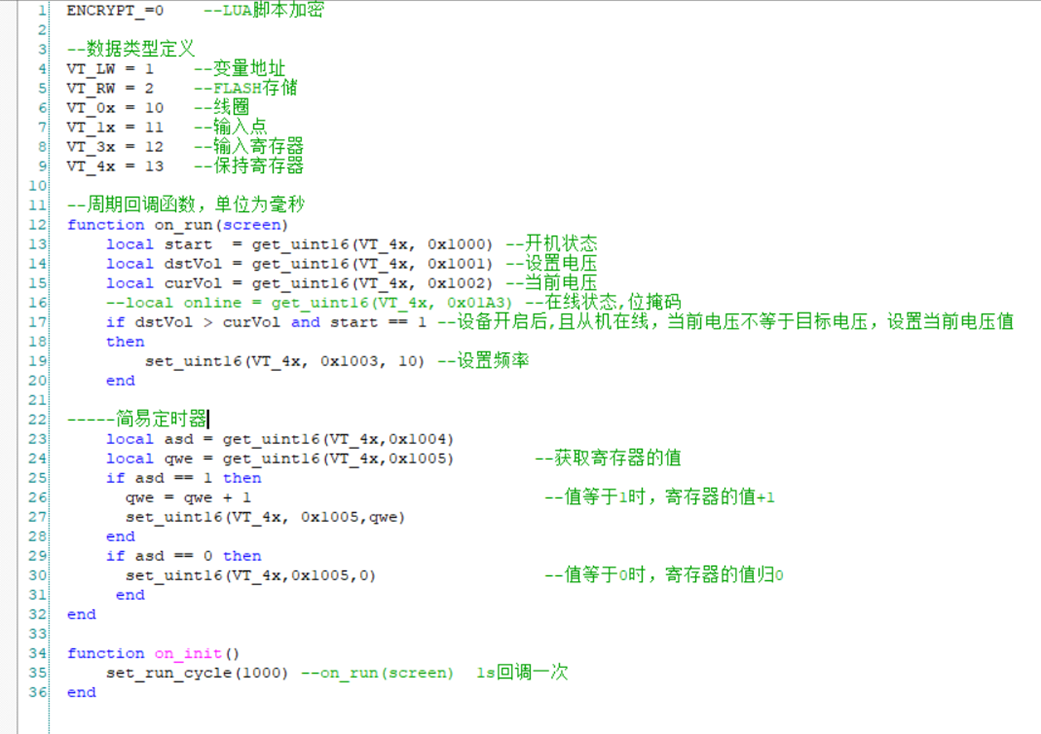

Lua腳本預覽
