一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

on_update(slave,vtype,addr)觸摸回調函數，當變量被設置后，自動執行此函數。

? slave:站號索引，0開始

? vtype:變量類型，生成main.lua，自動定義變量的數據類型

? addr:變量地址

重點：

1.串口指令修改寄存器值，不會觸發on_update回調。

2.在on_update函數里，調用set_uit16(set_int16/set_uint32...)，不會在觸發on_update回調。

3.在其他系統回調函數，如on_init ，執行set_uit16(set_int16/set_uint32...) ，會觸發on_update回調。

4.用戶點擊屏幕，修改控件狀態(寄存器值)，會觸發on_update回調。

三、教程實現

功能實現

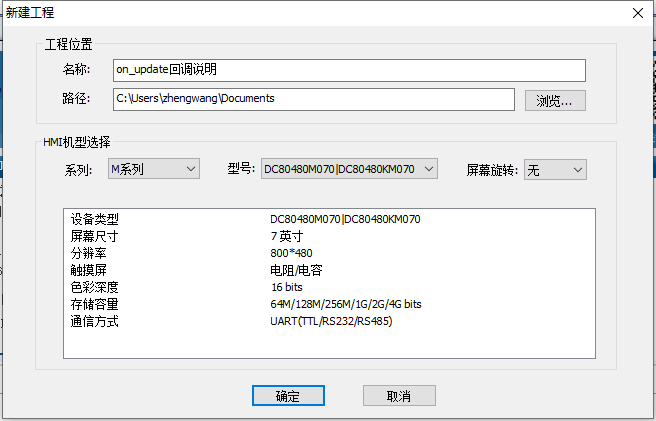

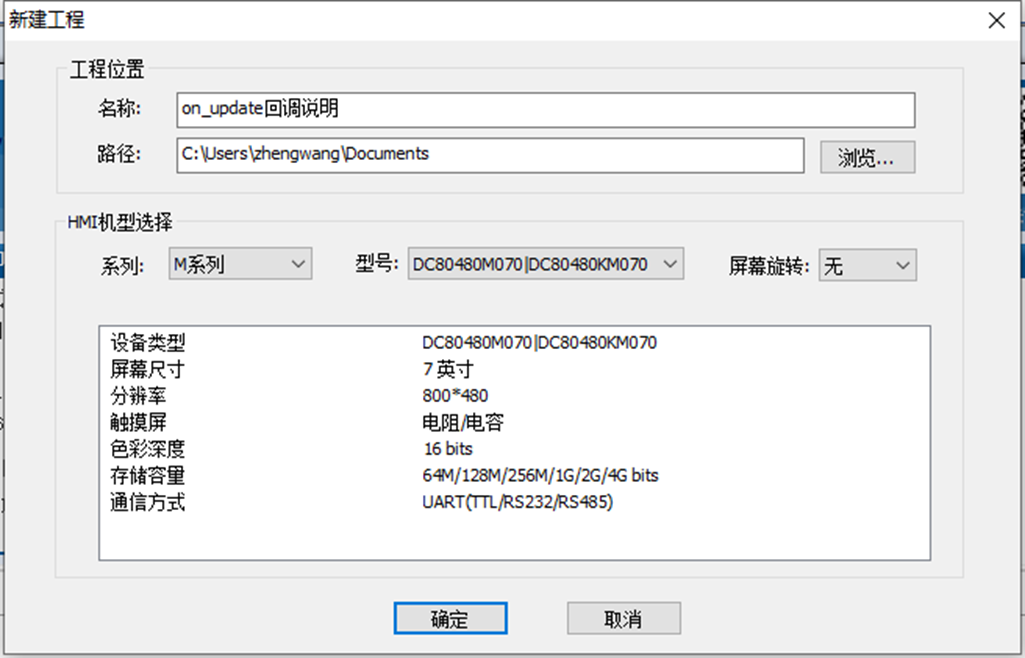

首先建立一個HMI工程以DC80480M070為例。如3-1所示

圖3-1 新建工程

控件配置

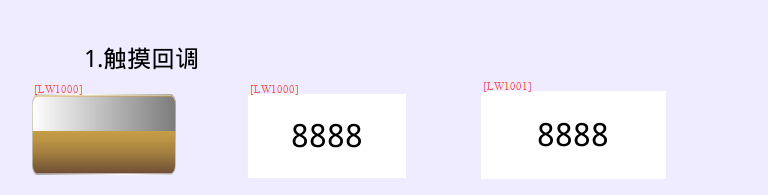

1.放置一個位狀態指示燈作為按鈕來觸發條件，控件地址綁定一個0x1000以上的LW地址即可。然后添加一個數值控件，綁定和按鈕相同的地址，用來實時顯示按鈕狀態的變化。再放置一個數值按鈕綁定到LW1001。如圖3-2所示。

圖3-2 控件配置（觸摸回調）

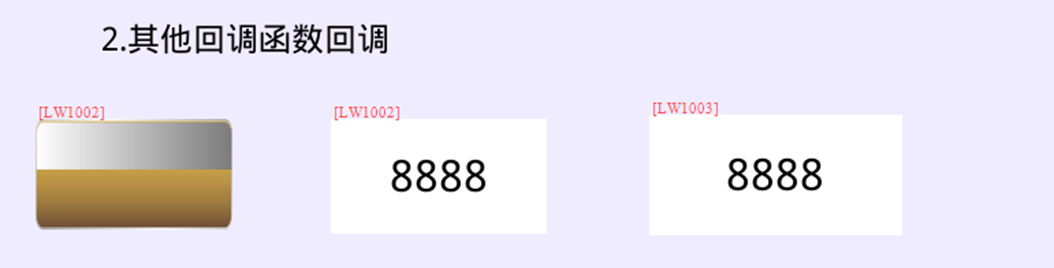

2、我們?cè)倥渲靡唤M控件：位狀態指示燈綁定LW1002，數值控件綁定LW1003。如圖3-3所示。不同的是，這次我們通過初始化函數on_init()來修改LW1002的值，從而觸發on_update函數來設置LW1003的值。

圖3-3 控件配置（初始化函數回調）

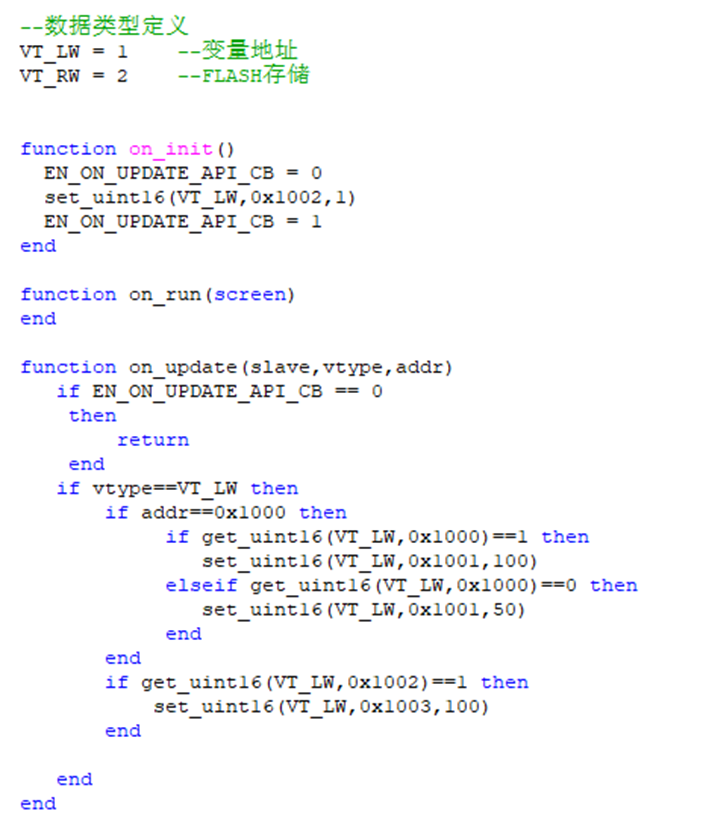

Lua腳本預覽
