大彩講堂：VisualHMI-LUA教程-定時器的使用指南
發布人：大彩科技發布日期：2025-08-07

一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理

二、概述

VisualHMI的Lua腳本支持32個定時器（軟件定時器），索引從0~31。當開啟的定時器，超時溢出后，觸發定時器回調，在回調函數里面執行相應操作。

API說明

1.start_timer(timer_id,timeout,countdown,repeat)

啟動定時器，超時后系統自動調用 on_timer(timer_id)

? timer_id：定時器 ID， 0~31

? timeout：超時時間，單位毫秒

? countdown：0 順計時， 1 倒計時

? repeat：重復次數， 0 表示無限重復

2.stop_timer(timer_id)

停止定時器

? timer_id：定時器ID，0~31，和start_timer搭配使用

3.on_timer(timer_id)

定時器超時回調函數

? timer_id：定時器ID，0~31

4.重點：on_timer()是系統函數，使用時候，主動觸發

三、教程實現

功能實現

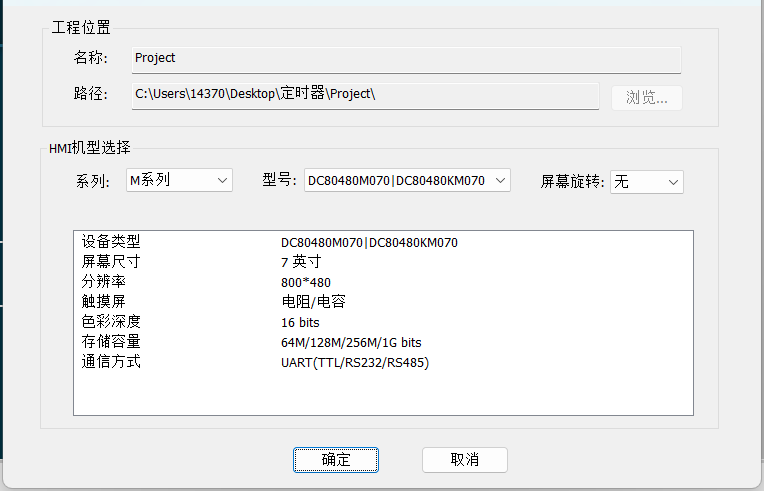

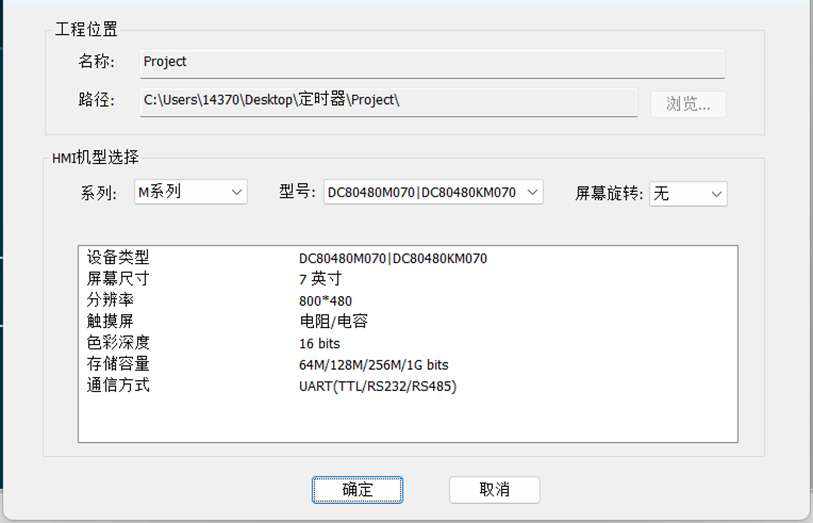

首先建立一個HMI工程以DC80480M070為例。如3-1所示

圖3-1 新建工程

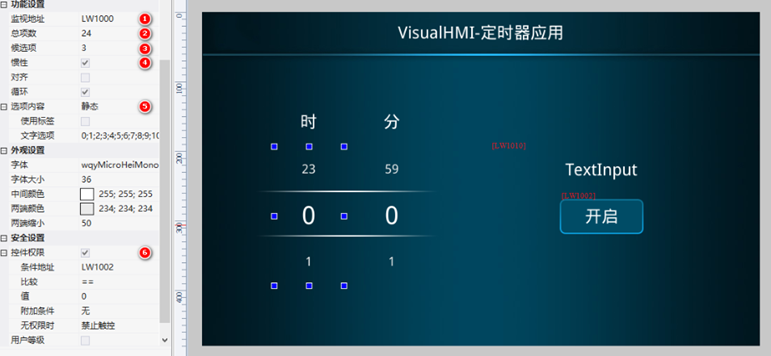

控件配置

先添加一個位狀態指示燈，關聯LW1002寄存器，用于控制定時器的開啟、關閉。再添加兩個滾輪控件，分別關聯LW1000、LW1001寄存器，用于定時的時間設置，以“時”控件為例，勾上控件權限，設置為按下開關按鈕后，禁止?jié)L輪滑動。最后添加一個文本控件關聯LW1010寄存器，用于顯示倒計時。

圖3-2 控件配置

Lua腳本預覽

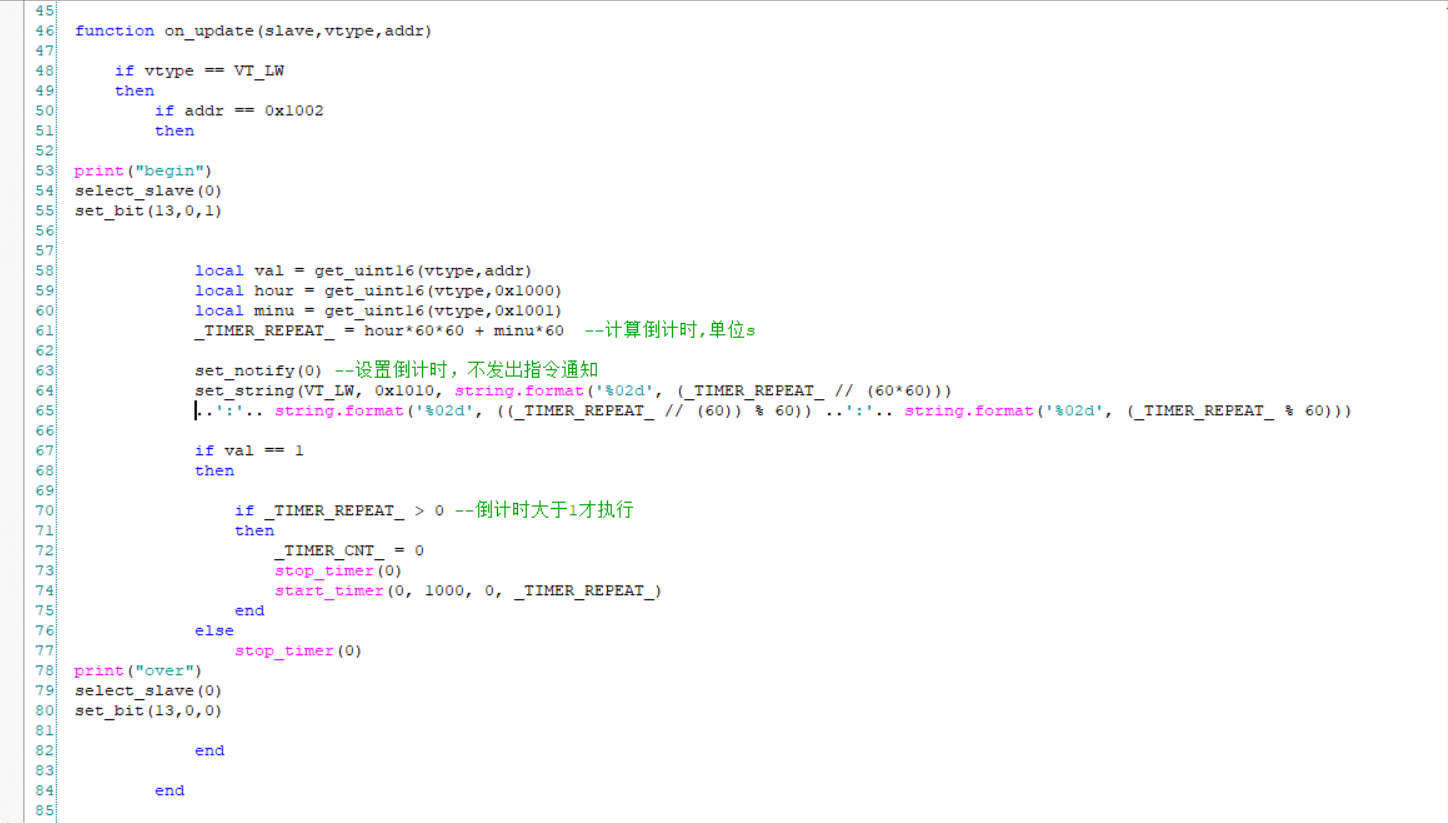

1.點擊位狀態指示燈，當值等于1時候，觸發定時器開啟；值為0時候，關閉定時器。同時，獲取倒計時的時間，并復位相關變量和控件值，代碼如下所示：

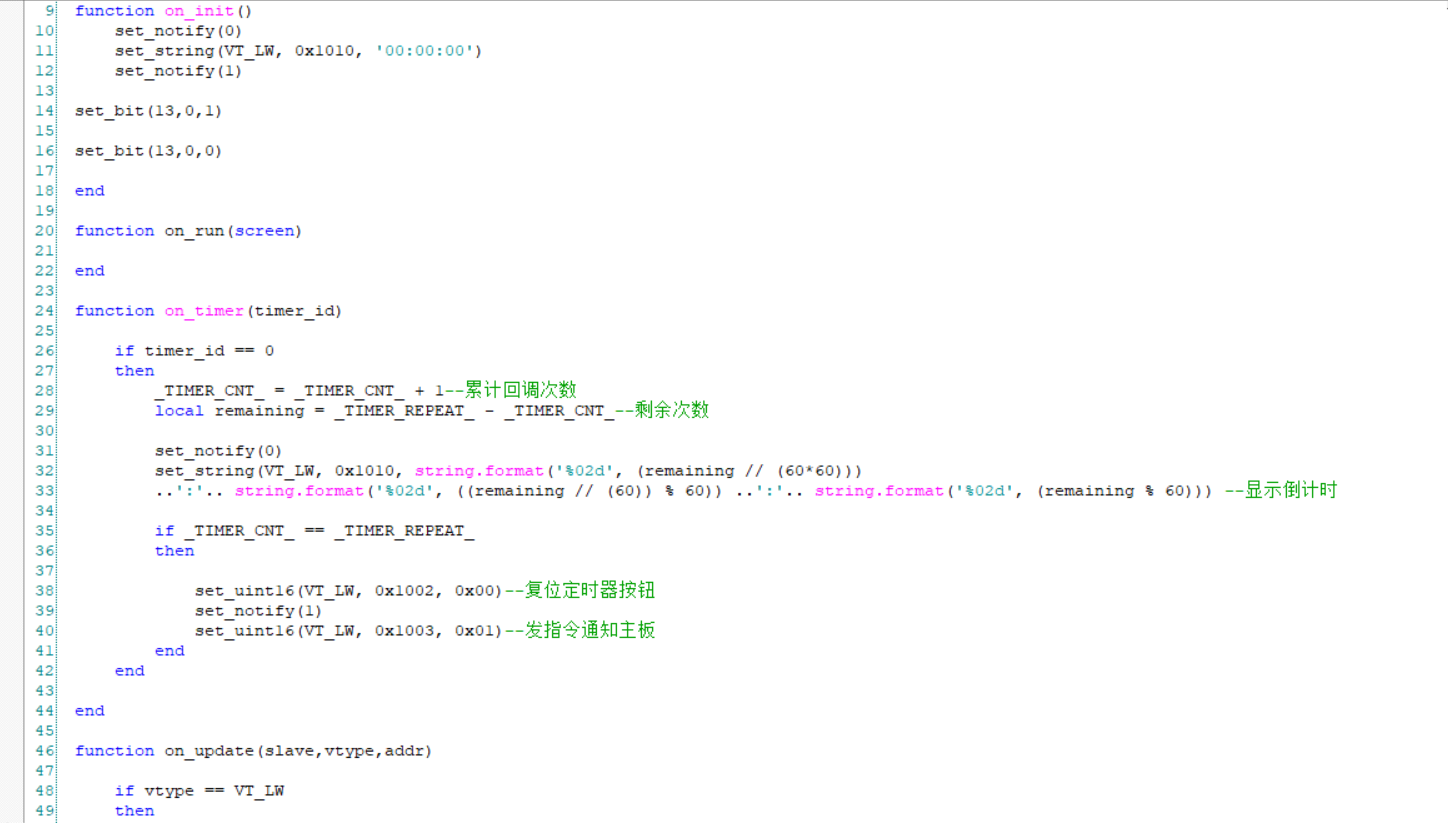

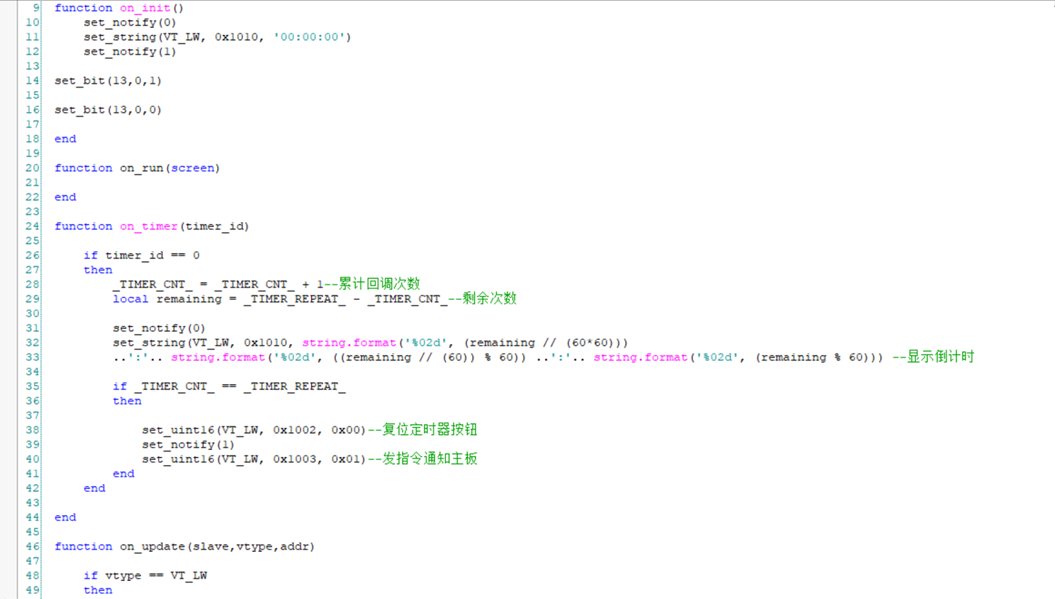

2. 定時器每秒回調觸發on_timer(...)，一共觸發TIMER_REPEAT次，累計回調的次數TIMER_CNT，并計算出剩余的次數；當TIMER_CNT和TIMER_REPEAT相等時，表示定時結束，發送指令到PLC設備，代碼如下所示：
