一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的位寄存器邏輯處理。

二、概述

set_bit(vtype,addr, value)

設置位寄存器：如Modbus的線圈、Fx2N的X、Y、S、M寄存器

vtype：數據類型

addr：變量地址

value：寫入的值

get_bit(vtype,addr)

讀取位寄存器：如Modbus的線圈、Fx2N的X、Y、S、M寄存器，返回?cái)?shù)值

vtype：數據類型

三、教程實現

功能實現

1.Modbus線圈應用

放置3個位狀態指示燈分別綁定modbus線圈地址0x0000/0x0001/0x0002，如圖3-1。通過腳本實現初始化對0x0000線圈地址置1，通過on_updata回調函數將0x01線圈地址同步更新到0x0線圈地址上，實現位狀態相同。通過定時器將0x02線圈地址實現01循環變化。

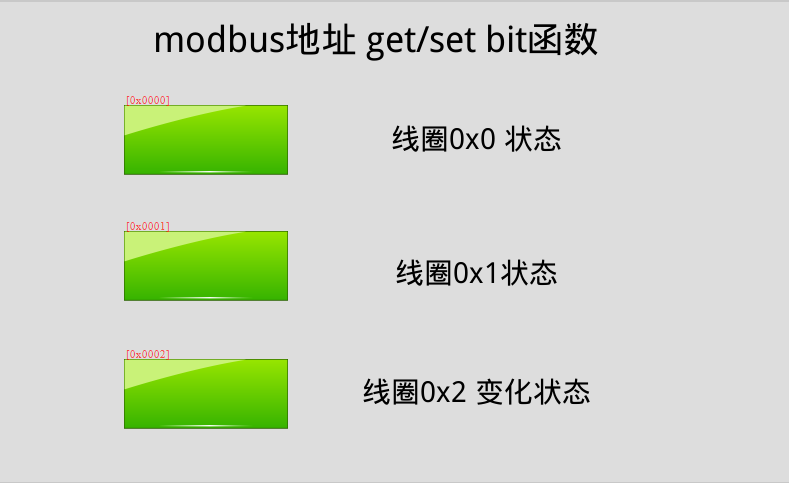

圖3-1 modbus線圈地址配置

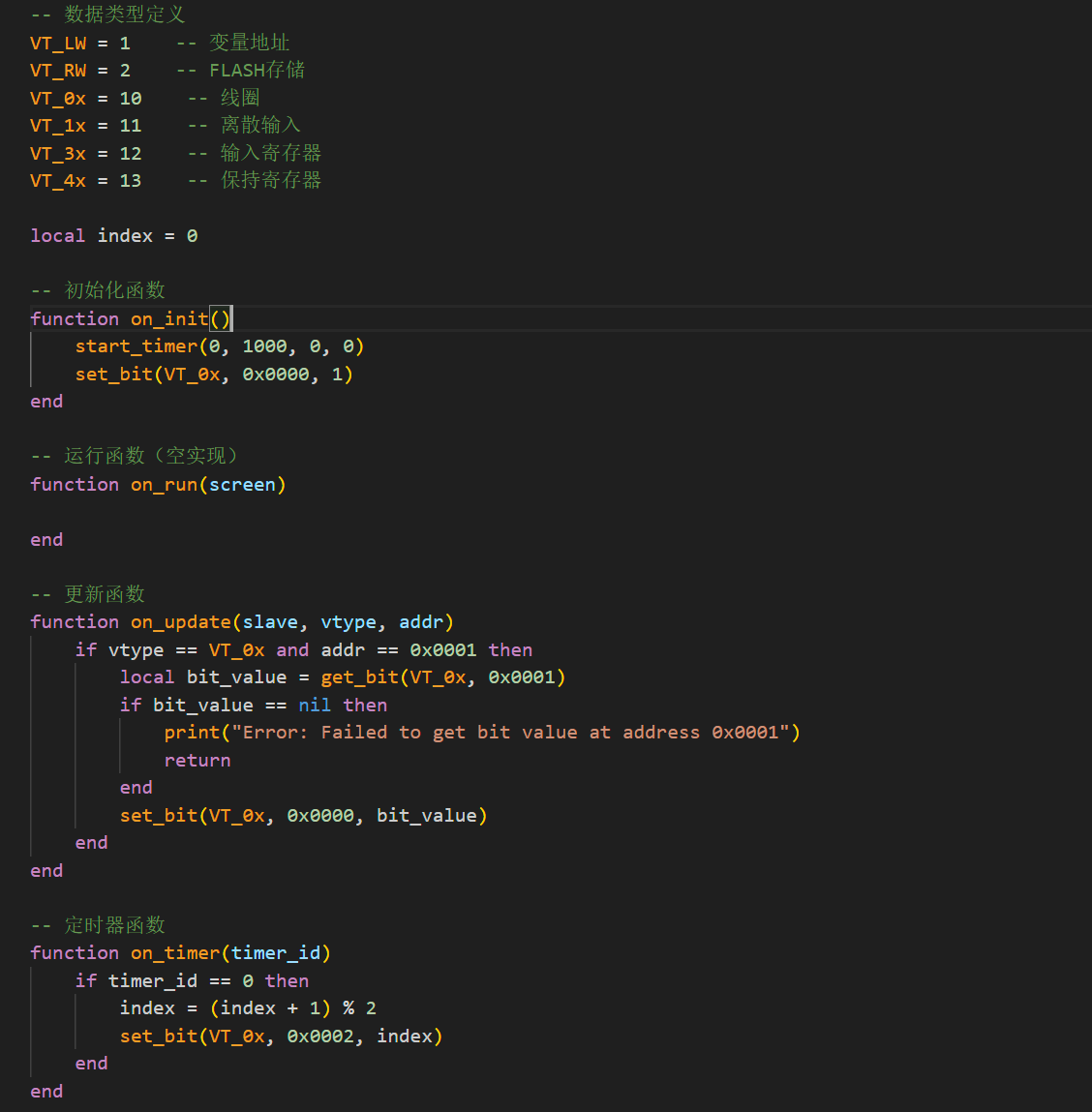

Lua腳本預覽

腳本運用函數說明

對地址0x0000線圈寄存器寫入位值為1時函數格式為 set_bit(VT_0x,0x0000,1)

對地址0x0000線圈寄存器讀取的函數格式為 get_bit(VT_0x,0x0000)

對地址0x0000離散輸入寄存器讀取的函數格式為 get_bit(VT_1x,0x0000)

modbus線圈地址 lua腳本預覽

2.FX2N位寄存器應用

放置8個位狀態指示燈分別綁定X/Y/S/M位狀態寄存器如圖3-2所示，腳本初始化將位寄存器地址全部置1。搭配定時器將位寄存器實現01循環變化。

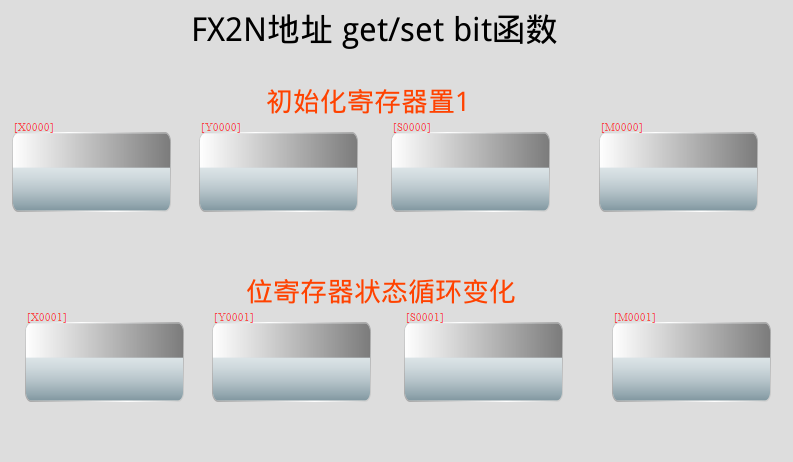

圖3-2 FX2N位狀態寄存器配置

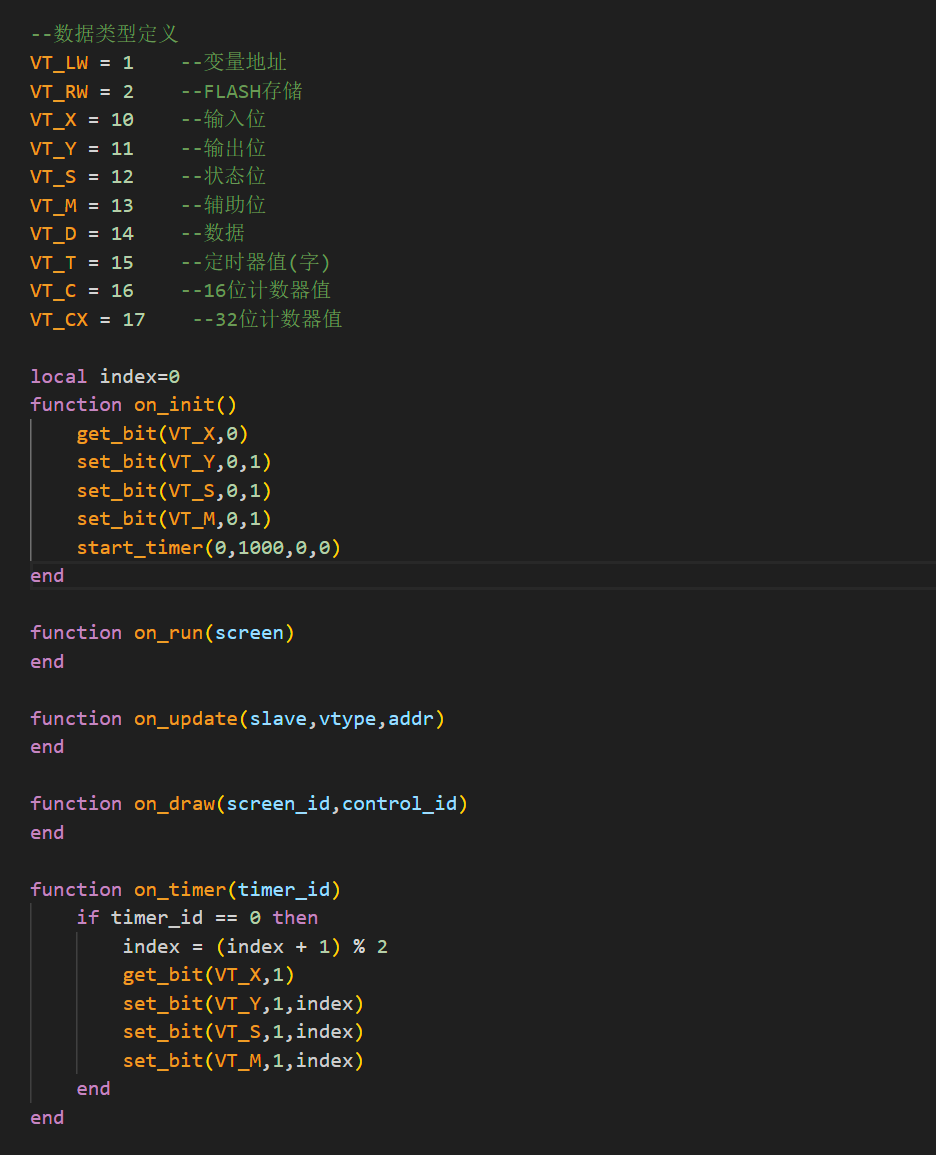

Lua腳本預覽

腳本運用函數說明

對地址0x0000輸入位X寄存器只讀取函數格式為get_bit(VT_X,0x0000)

對地址0x0000輸出位Y寄存器只寫入位值為1的函數格式為set_bit(VT_Y,0x0000,1)

對地址0x0000狀態位S寄存器可讀寫位值為1的函數格式為set_bit(VT_S,0x0000,1)和get_bit(VT_S,0x0000)

對地址0x0000輔助位M寄存器可讀寫位值為1的函數格式為set_bit(VT_M,0x0000,1)和get_bit(VT_M,0x0000)

FX2N位狀態寄存器 lua腳本預覽
