新品發布：大彩DH系列高性能15.6寸帶以太網高清IPS人機界面發布！
發布人：大彩科技發布日期：2025-08-14

一、產品介紹

本次發布的新產品是一款15.6寸的外殼系列人機界面，采用分辨率為1920*1080高清IPS液晶屏，支持電容觸摸。內核擁有600M主頻可運行炫酷的動畫效果，頁面切換流暢，可播放動畫、音視頻、支持TF卡、U盤數據導入導出；硬件上支持RGB24位色，使用256Mbit內存約60張全屏圖片（按大小500KB/張計算），通信集成RS485/RS232/CAN2.0B，可選百兆以太網，可以無縫對接PLC/工控設備。
全新設計的鋁合金外殼，將散熱/抗沖擊/抗EMC干擾等功效三合一，使產品更靠。

外殼尺寸：395.0mm*258.0mm*30.3mm ;

建議開窗尺寸：382.0mm*245.0mm ;

視窗尺寸：344.2mm*193.6mm；

緊湊設計適配小空間機柜。
可通過工業級EMC，在強干擾環境中穩定運行，已成功部署于：工業控制中樞、智慧建筑系統、智能終端設備、高端家居場景。

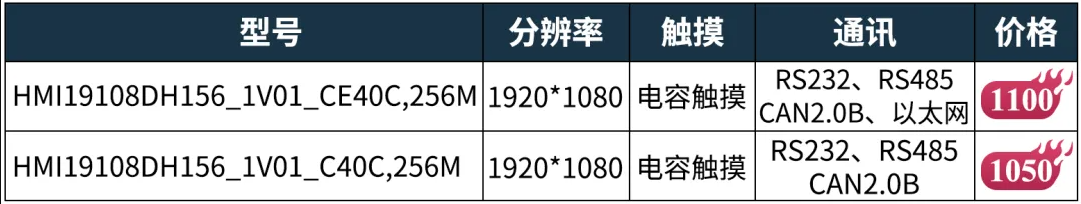

訂購型號：

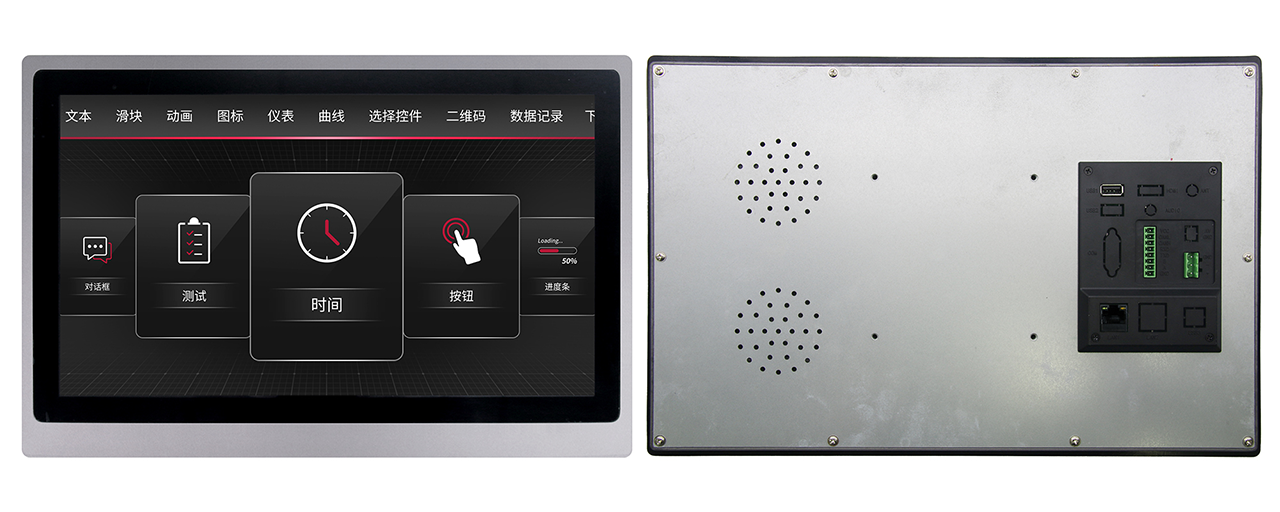

產品圖片

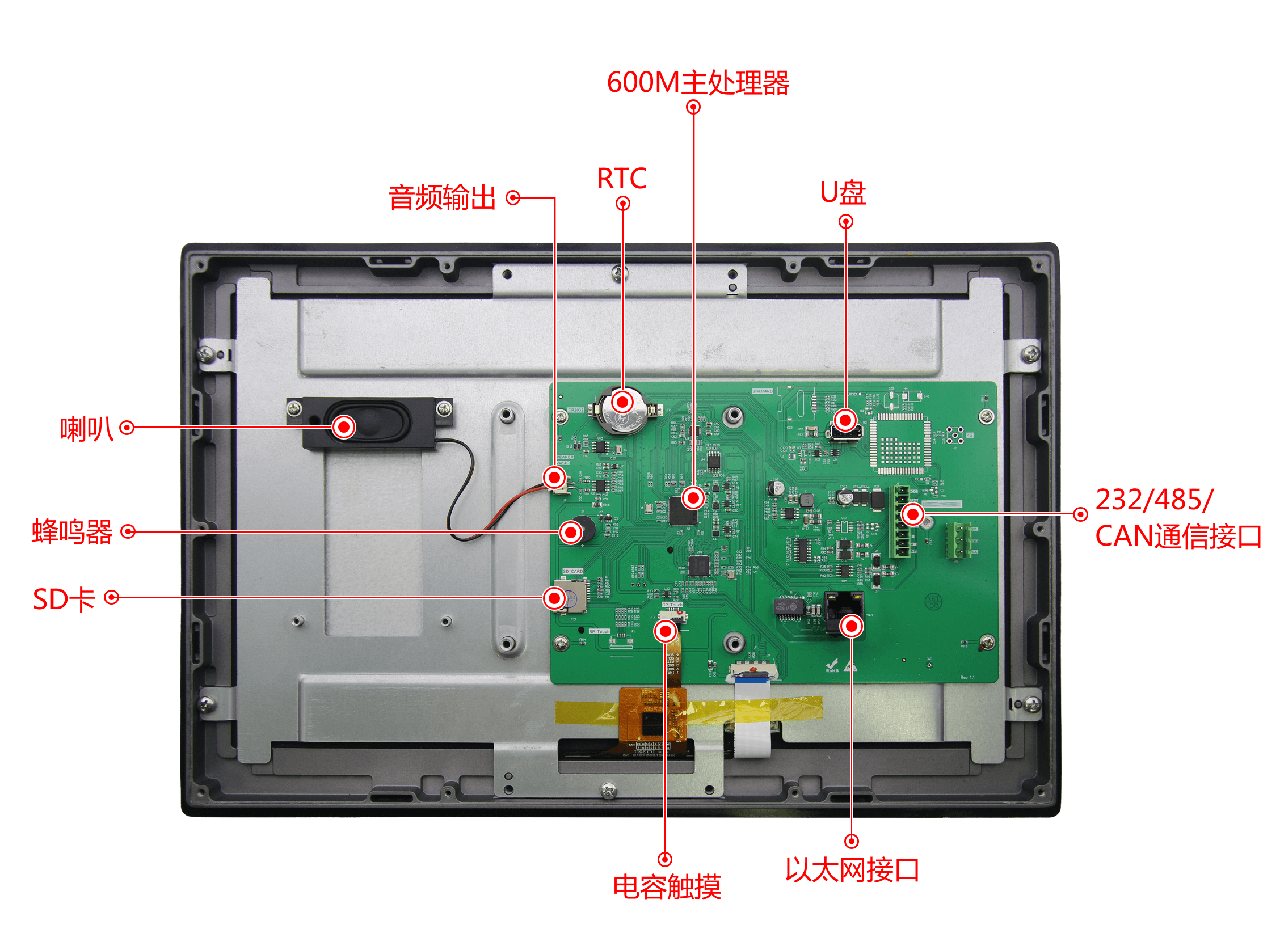

核心硬件標注圖

產品視頻

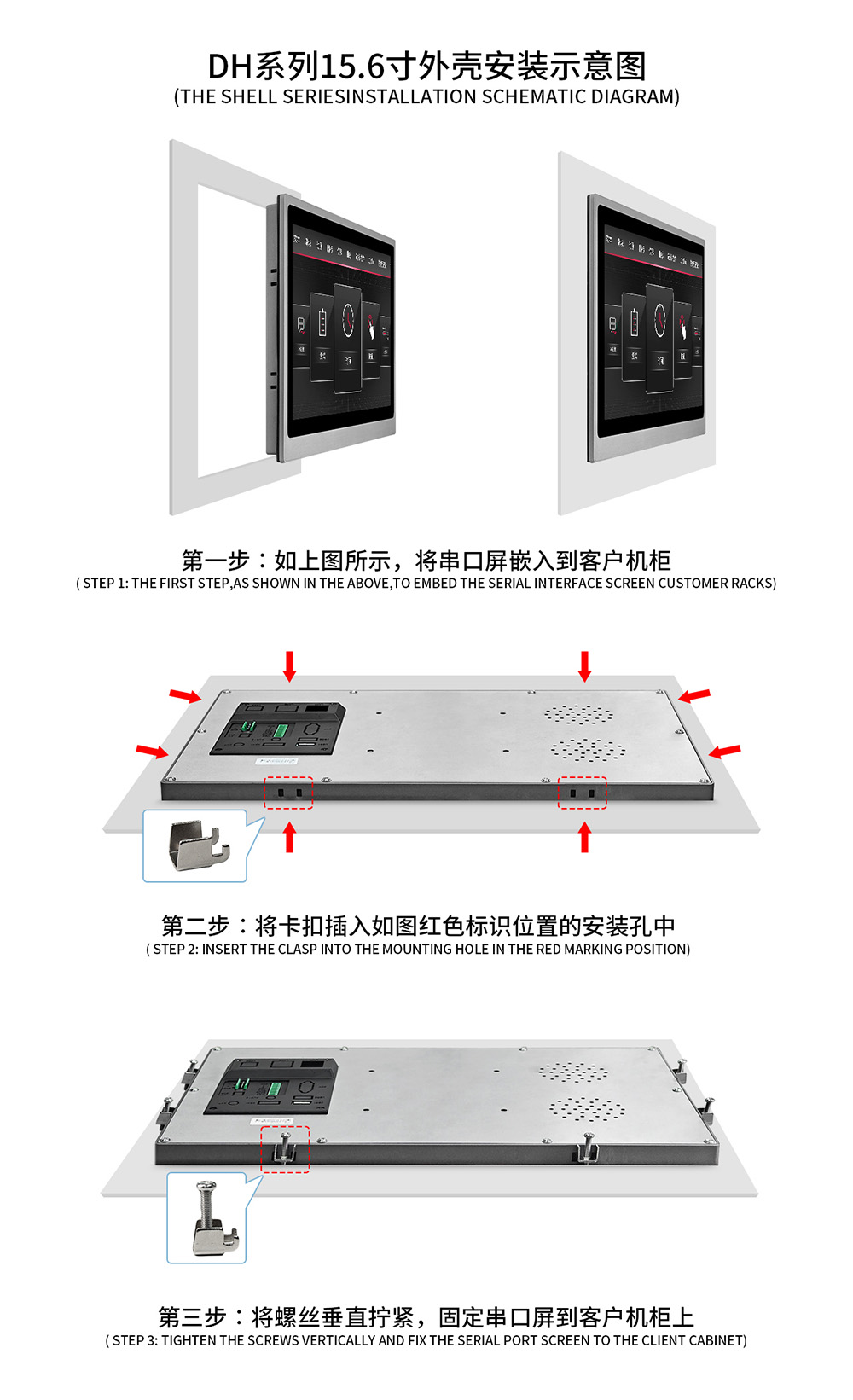

二、安裝示意圖

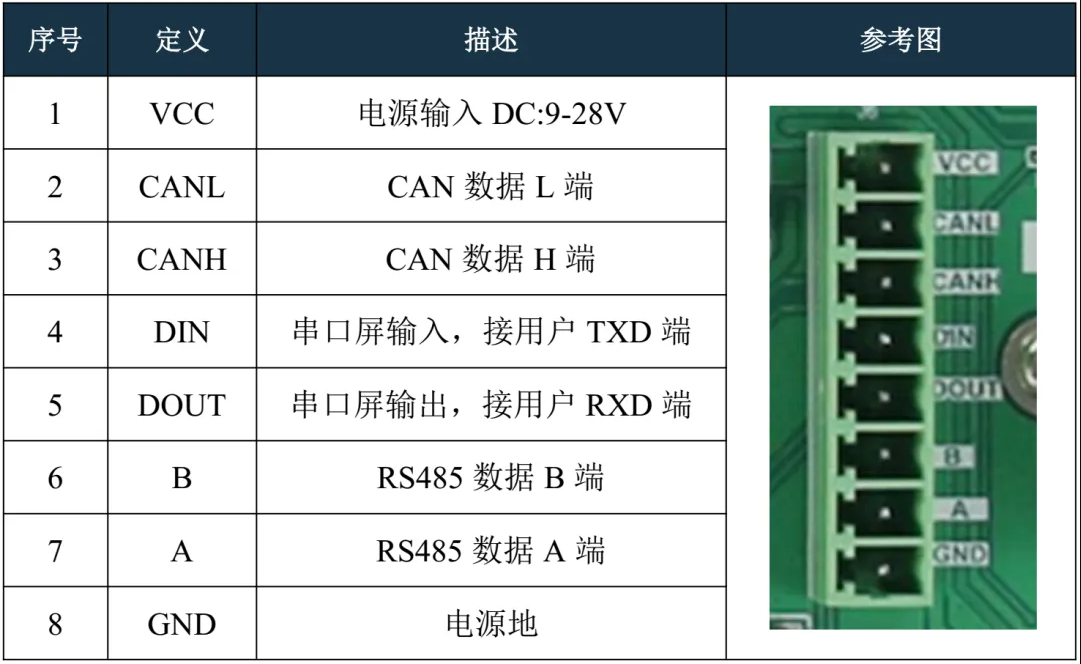

三、引腳定義

四、產品特性

采用64位600M嵌入式SOC處理器，內部集成高速DDR顯存，支持JPEG、PNG硬解碼、音視頻硬件解碼；

醫用級標準設計，可通過EMI輻射、高低溫、ESD、CS、群脈沖等多項嚴酷測試；

支持JPEG圖片壓縮、動畫播放、音視頻播放，矢量字庫，支持最多30國語言一鍵切換；

支持常用組態控件和LUA腳本，圖文刷新更快，可實現內部邏輯運算和自定義協議；

采用VisualHMI平臺開發，支持DCBUS、modbus rtu、modbus tcp、西門子、FX2N、FX3U等10多種人機界面交互協議；

支持CAN2.0B通信、支持以太網通信、支持本地串口升級、遠程升級；

工程可配置0,90,180,270度旋轉顯示，可靈活安裝；

支持TF卡、U盤更新和文件讀寫存儲；

硬件支持24位RGB顯示，液晶屏采用1080P高清IPS全視角液晶屏，讓圖片顯示色彩更加豐富；

五、協議與控件

5.1 通信協議

VisualHMI 是廣州大彩為人機界面應用量身打造的組態開發平臺，它采用變量驅動設計方式，UI顯示和控制邏輯可徹底分離，并集成了 DCBUS、XGUS、Modbus（主/從機）和FX2N（標準/擴展）、FX3U、臺達、信捷等等市場上多種主流 PLC 協議，具體協議如圖5-1所示；

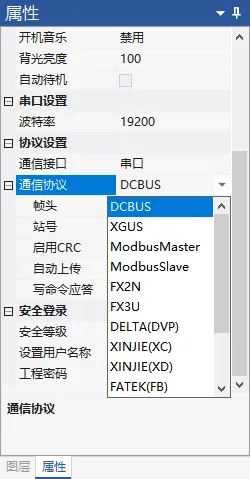

圖5-1 PLC 協議

5.2 組態控件

VisualHMI 與市面上絕大部分串口屏相比，除了傳統的按鈕、文本、進度條控件之外，還新加多種全新的組態控件，如：多狀態指示燈、配方、操作記錄、流動塊、告警條等等組態控件，可滿足用戶更多的應用場景，如圖5-2所示；
