一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

2.1 get_uint16(vtype,addr)讀取無符號短整型寄存器，返回無符號短整型數據。
? vtype:變量類型，生成main.lua，自動定義變量的數據類型
? addr:變量地址

2.2 set_uint16(vtype,addr,value)設置無符號短整形寄存器值。
? vtype:變量類型，生成main.lua，自動定義變量的數據類型
? addr:變量地址
? value:寄存器值

2.3 get_int16(vtype,addr)讀取有符號短整型寄存器，返回有符號短整型數據。
? vtype:變量類型，生成main.lua，自動定義變量的數據類型
? addr:變量地址

2.4 set_int16(vtype,addr,value)設置有符號短整形寄存器值。
? vtype:變量類型，生成main.lua，自動定義變量的數據類型
? addr:變量地址
? value:寄存器值

本文本檔通過分別對HMI內部地址LW，modbus協議保持寄存器地址，三菱協議D寄存器讀寫無符號短整型數據對get/set_uint16函數進行說明。

例如：

若要獲取LW地址0x1000無符號短整型數據，則函數如下：get_uint16(VT_LW,0x1000)

若要設置LW地址0x1000的值為無符號短整型數據100，則函數如下：set_uint16(VT_LW,0x1000,100)

若要獲取LW地址0x1000有符號短整型數據，則函數如下：get_int16(VT_LW,0x1000)

若要設置LW地址0x1000的值為有符號短整型數據100，則函數如下：set_int16(VT_LW,0x1000,100)

三、教程實現

功能實現

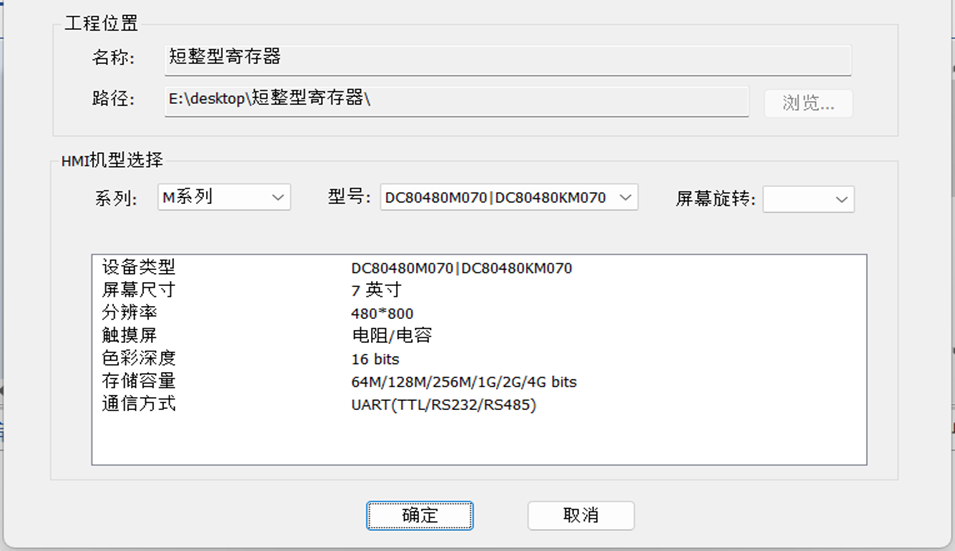

首先建立一個HMI工程以DC80480M070為例。如3-1所示

圖3-1 新建工程

控件配置

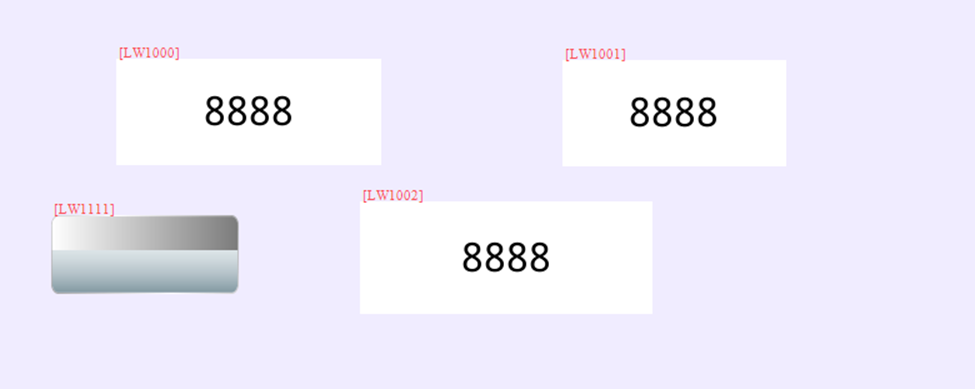

1.放置一個數值輸入控件，啟用鍵盤輸入，綁定LW地址0x1000，放置一個數值輸入控件，啟用鍵盤輸入，綁定LW地址0x1001。再放置一個數值輸入控件綁定LW地址0x1002。放置一個按鈕控件綁定LW地址0x1111。如圖3-2所示。（注意：數值輸入控件綁定的數據類型要和腳本數據類型一致。腳本獲取和設置的是uint16,控件數據類型也要選擇uint16;腳本獲取和設置的是int16,控件數據類型也要選擇int16）

圖3-2 控件配置（讀寫LW寄存器地址）

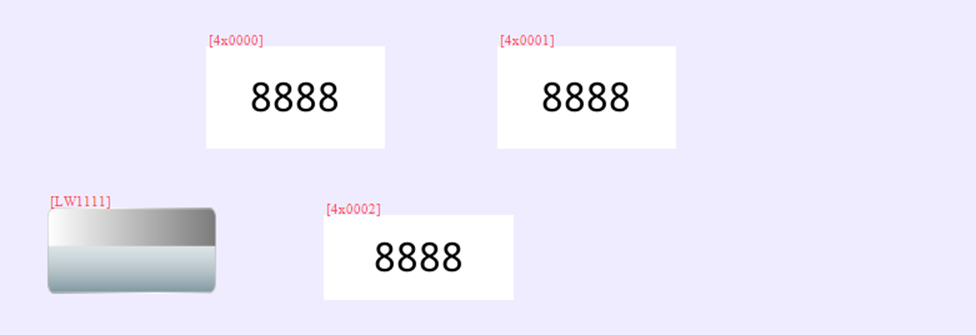

2、新建一個簡單工程，開啟modbus master協議，放置一個數值輸入控件，綁定保持寄存器地址0x0000，放置一個數值輸入控件，綁定保持寄存器地址0x0001。放置一個數值輸入控件綁定保持寄存器地址0x0002。再放置一個字設置按鈕控件綁定LW地址0x1111。如圖3-3所示。（注意事項同上）

圖3-3 控件配置（讀寫modbus保持寄存器地址）

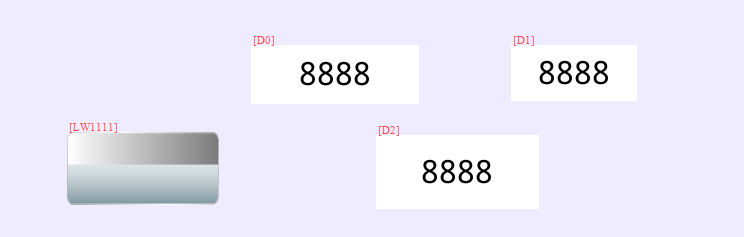

3、新建一個簡單工程，開啟FX2N（三菱）協議，放置一個數值輸入控件，綁定D寄存器地址0，放置一個數值輸入控件，綁定D寄存器地址1。放置一個數值輸入控件綁定D寄存器地址2。再放置一個字設置按鈕控件綁定LW地址0x1111。如圖3-4所示。（注意事項同上）

圖3-4 控件配置（讀寫三菱協議D寄存器地址）

四、Lua腳本預覽

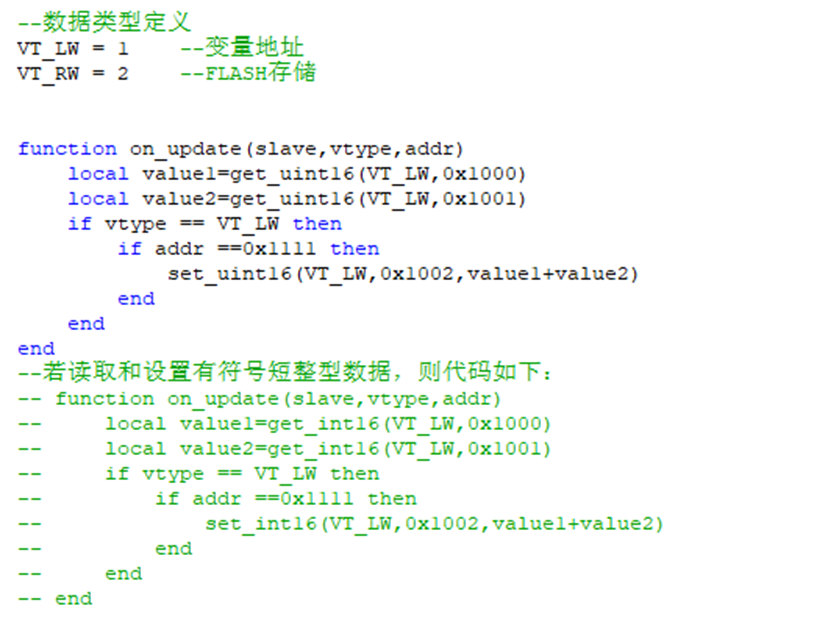

圖4-1讀寫LW寄存器地址

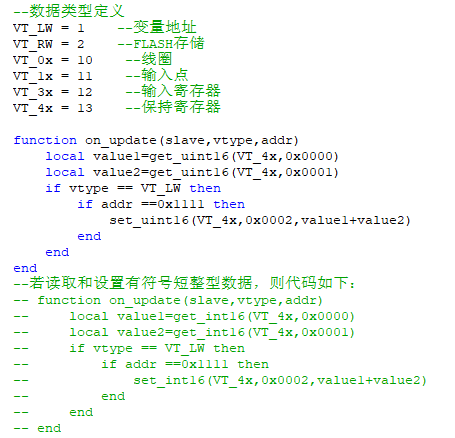

圖4-2讀寫modbus保持寄存器地址

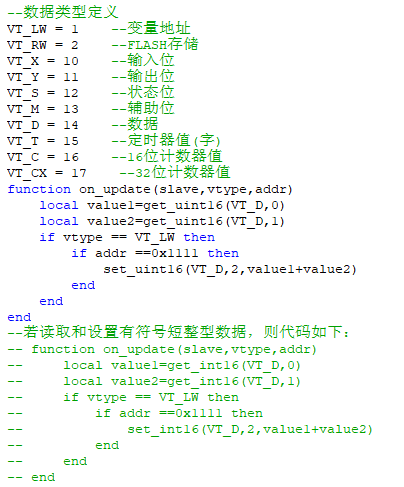

圖4-3讀寫三菱協議D寄存器地址
